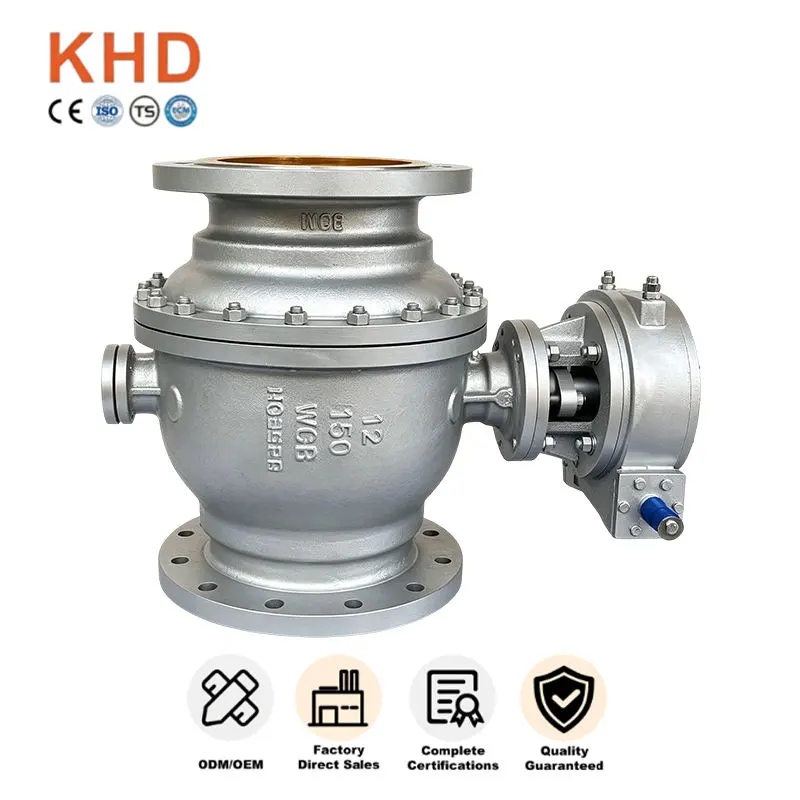

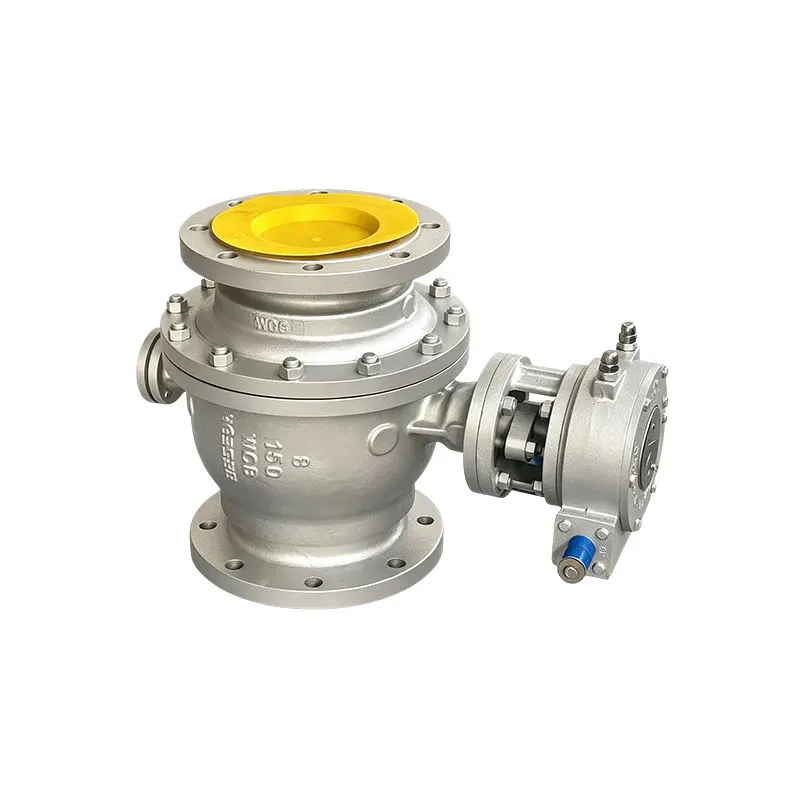

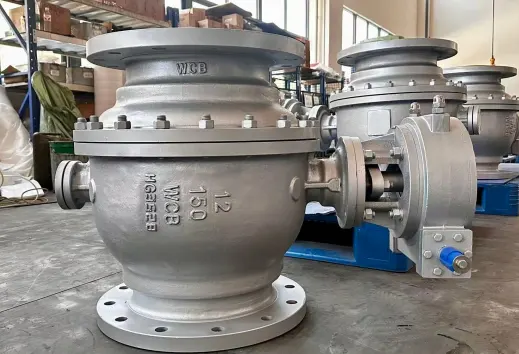

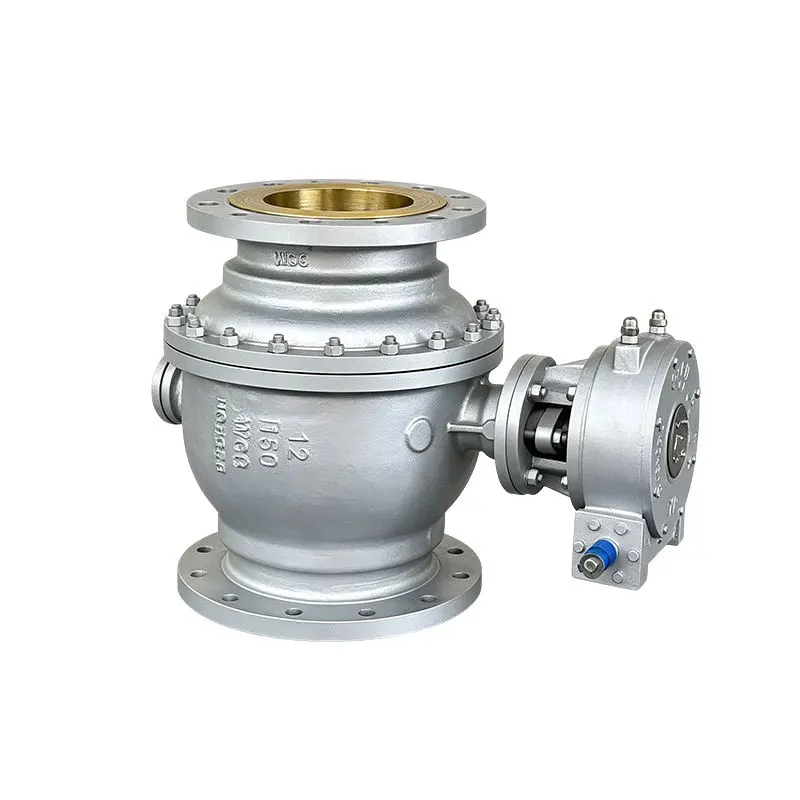

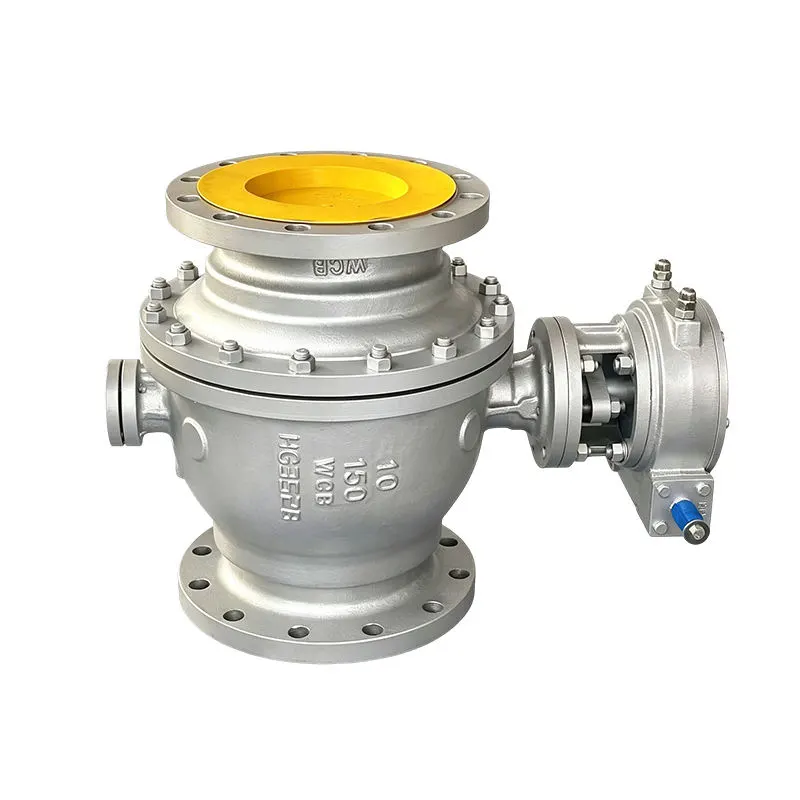

WCB Carbon Steel Fixed Ball Valve

Ang WCB Carbon Steel Fixed Ball Valve ay isang heavy duty na industrial valve na binuo para sa pipeline isolation at flow control, na ginawa ng Huadu Valve Group. Gumagamit ito ng trunnion fixed ball design at A216 WCB carbon steel material, na angkop para sa high pressure critical pipeline working conditions.

Ang pang-industriyang balbula na ito ay gumagana nang mapagkakatiwalaan sa ilalim ng tuluy-tuloy na serbisyo sa mataas na presyon at mahabang ikot ng operasyon, na malawakang pinili para sa mga proyekto kung saan ang kaligtasan ng sealing at mahabang buhay ng serbisyo ay mga pangunahing kinakailangan.

Raw Material at Structural Advantages

Premium A216 WCB Carbon Steel Body

Ang WCB Carbon Steel Fixed Ball Valve ay cast mula sa A216 WCB carbon steel, na nagdadala ng mga pangunahing merito na ito:

-Mataas na lakas ng makina at mahusay na paglaban sa epekto

-Mahusay na kakayahang umangkop sa temperatura laban sa pressure surge at water hammer

-Sapat na kapal ng pader para sa serbisyo ng high pressure class

-Matibay na inspeksyon sa paghahagis upang maalis ang mga depekto sa loob at ibabaw

Trunnion Mounted Fixed Ball Structure

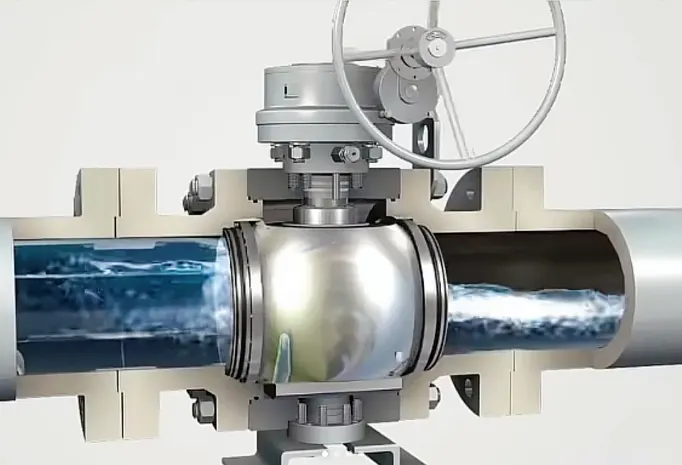

Naiiba sa mga ordinaryong floating ball valve, inililipat ng aming trunnion fixed ball na disenyo ang karamihan sa pag-load ng pressure ng pipeline sa upper at lower support shaft. Ang bola ay nananatiling naka-lock sa posisyon, kaya ang mga upuan ng balbula ay nagdadala lamang ng kaunting puwersa sa pakikipag-ugnay. Lubos nitong binabawasan ang abrasion ng upuan kahit na may madalas na open-close cycle sa ilalim ng matagal na mataas na presyon. Pinipigilan ng matatag na bi-directional sealing ang pagtagas anuman ang direksyon ng presyon, pagpapabuti ng kaligtasan ng system para sa mga kritikal na loop ng proseso.

Optimized Sealing & Safety Construction

Ang spring loaded floating seat assembly ay nilagyan para sa WCB Carbon Steel Fixed Ball Valve na ito. Ang mga built in na spring ay nagbabayad para sa hindi gaanong pagkasira pagkatapos ng libu-libong mga operasyon upang mapanatili ang masikip na pagganap. Ang anti blow out stem ay nagsisilbing standard na safety feature laban sa biglaang pagtaas ng pressure. Pinaliit ng multi layer graphite packing ang mga fugitive emissions sa paligid ng mga stem gaps. Ang lahat ng bahagi ng sealing ay espesyal na itinugma para sa mataas na presyon, medium na temperatura na gumaganang media sa halip na mga generic na ekstrang bahagi.

Mga Pangunahing Katangian

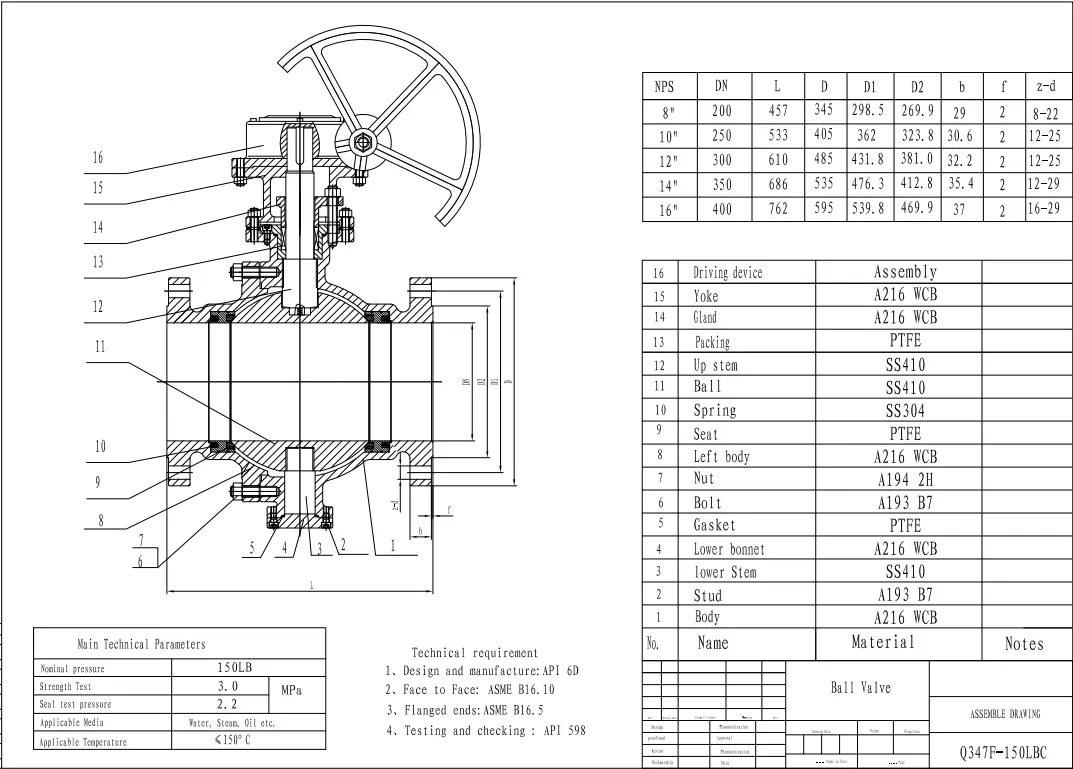

Teknikal na Pagtutukoy

Mga Karaniwang Parameter

Sukat: DN50-DN1200

Rating ng Presyon: Class150-Class2500

Materyal: A216 WCB carbon steel

Istraktura: Naka-mount na Trunnion na fixed ball valve

Saklaw ng Temperatura:-29 ℃ ~ 425 ℃

Proseso ng Paggawa

Ang WCB Carbon Steel Fixed Ball Valve ay dumadaan sa:

- Kwalipikadong A216 WCB casting production

- Heat treatment para sa matatag na materyal na ari-arian

- CNC precision machining para sa sealing surface

- Assembly na may tugmang sealing at actuator na mga bahagi

Mga Tampok ng Pagganap

- Mababang istraktura ng wear trunnion para sa madalas na serbisyo sa pagbibisikleta

- Maaasahang bi-directional tight shutoff

- Mababang rate ng pagkabigo sa upuan sa ilalim ng tuluy-tuloy na mataas na presyon ng pipeline

- Tugma sa maraming mga opsyon sa actuator: manual gear, pneumatic, electric

- Idinisenyo para sa full-open / full -close isolation service

Mga Lugar ng Application

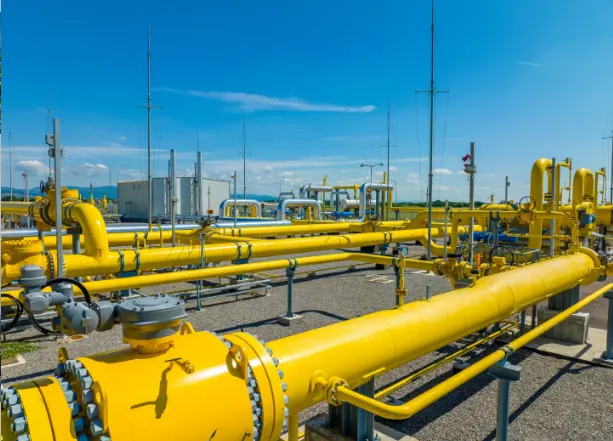

Industriya ng Langis at Gas

Ang WCB Carbon Steel Fixed Ball Valve ay malawakang inilalapat sa:

- Pangunahing pipeline ng paghahatid ng natural na gas

- Mga linya ng proseso ng refinery ng langis

- Mga pasilidad sa paglilipat ng krudo

- Mga sistema ng piping ng istasyon ng pagtitipon ng gas

Industriya ng Petrochemical

- Mataas na presyon na mga loop ng proseso ng petrochemical

- Mga pangunahing isolation pipeline ng unit ng proseso

- Katamtamang temperatura na non-corrosive at mild-corrosive fluid circuit

Power Industry

- Pangunahing proseso ng piping ng power plant

- Mabigat na tungkuling pang-industriya na mga sistema ng loop ng halaman

Pangkalahatang Mga Proyektong Pang-industriya

- Mga bagong build na EPC project pipeline package

- Kasalukuyang pagkukumpuni at pag-retrofit ng pipeline

- Mga pang-industriyang lugar na may mahirap na pag-access sa pagpapanatili at mataas na mga kinakailangan sa kaligtasan

Quality Control at Project Procurement Support

Bilang isang certified valve manufacturer na may ISO, CE at API certificate, bawat WCB Carbon Steel Fixed Ball Valve ay sumasailalim sa kumpletong factory test bago ipadala, kabilang ang hydrostatic shell test, seat sealing test at dimensional inspection. Ipinapatupad ang full piece testing para sa mga heavy duty na malalaking sukat na balbula nang walang sampling inspection. Ang pag-verify ng hilaw na materyal, pag-inspeksyon sa pag-cast, pangangasiwa sa pagpupulong at natapos na pagsusuri sa balbula ay tumatakbo sa buong daloy ng trabaho sa produksyon. Ang mga sertipiko ng materyal na pagsubok at mga ulat ng inspeksyon ay maaaring ibigay para sa pagsusumite ng malambot at pagtanggap sa site.

Available ang mga opsyon sa flexible na pagsasaayos ayon sa mga kondisyon sa pagtatrabaho sa lugar, na sumasaklaw sa iba't ibang grado ng presyon, mga kumbinasyon ng sealing material at maramihang operating mode. Sinusuportahan ng flexible na MOQ ang sample testing, maliit na batch stock supply at malalaking volume bulk project order. Ang WCB fixed ball valve ng Huadu Valve Group ay ini-export sa buong mundo at nakakakuha ng mga repeat order mula sa mga pang-industriyang kliyente sa buong mundo.

Paano ginagawa ang seat at stem sealing para sa tunay na tibay ng site?

Gumagamit kami ng spring loaded floating seat design para sa fixed ball valve na ito. Ang mga panloob na bukal ay nagpapanatili sa upuan na nakadikit sa ibabaw ng bola. Kapag ang maliit na pagkasira ay nangyari pagkatapos ng libu-libong mga operasyon, ang mga bukal ay maaaring magbayad para sa mga maliliit na puwang, na nagpapanatili ng mahusay na pagganap ng sealing sa paglipas ng panahon. Naka-built in ang anti blow out stem structure bilang karaniwang feature sa kaligtasan. Sa ilalim ng hindi inaasahang pagtaas ng presyon ng pipeline, pinipigilan nito ang paglabas ng tangkay. Ang multi layer graphite packing ay nilagyan para sa stem sealing, para pigilan ang maliliit na fugitive emissions sa paligid ng stem gap. Ang mga sealing parts na ito ay hindi generic na murang ekstrang bahagi; pinili ang mga ito upang tumugma sa mataas na presyon at katamtamang temperatura sa mga kondisyon sa pagtatrabaho.
