Buod ng Artikulo: A Hard Seal Globe Valveay idinisenyo para sa mga pang-industriyang sistema ng tubo kung saan ang maaasahang shut-off, tumpak na regulasyon ng daloy, mataas na temperatura na pagtutol, at pangmatagalang tibay ay mahalaga. Sa pamamagitan ng metal-to-metal sealing at hardfaced sealing surface, ang balbula na ito ay partikular na angkop para sa mga demanding na serbisyong kinasasangkutan ng singaw, langis, gas, abrasive media, at high-pressure na pang-industriya na likido.Huadunagbibigay ng mga engineered na Hard Seal Globe Valve na solusyon na may maraming materyal sa katawan, mga klase ng presyon, mga opsyon sa koneksyon, at mga pamamaraan ng actuation para sa magkakaibang mga pang-industriyang aplikasyon.
Talaan ng mga Nilalaman
- Ano ang Hard Seal Globe Valve?
- Paano Gumagana ang Hard Seal Globe Valve?
- Ano ang Mga Pangunahing Tampok?
- Anong Mga Teknikal na Pagtutukoy ang Dapat Isaalang-alang ng Mga Mamimili?
- Hard Seal kumpara sa Soft Seal Globe Valve: Ano ang Pagkakaiba?
- Saan Ginagamit ang Hard Seal Globe Valves?
- Paano Mo Dapat Piliin ang Tamang Valve?
- Bakit Isaalang-alang ang Huadu bilang Tagagawa ng Valve?
- Mga Madalas Itanong
- Konklusyon

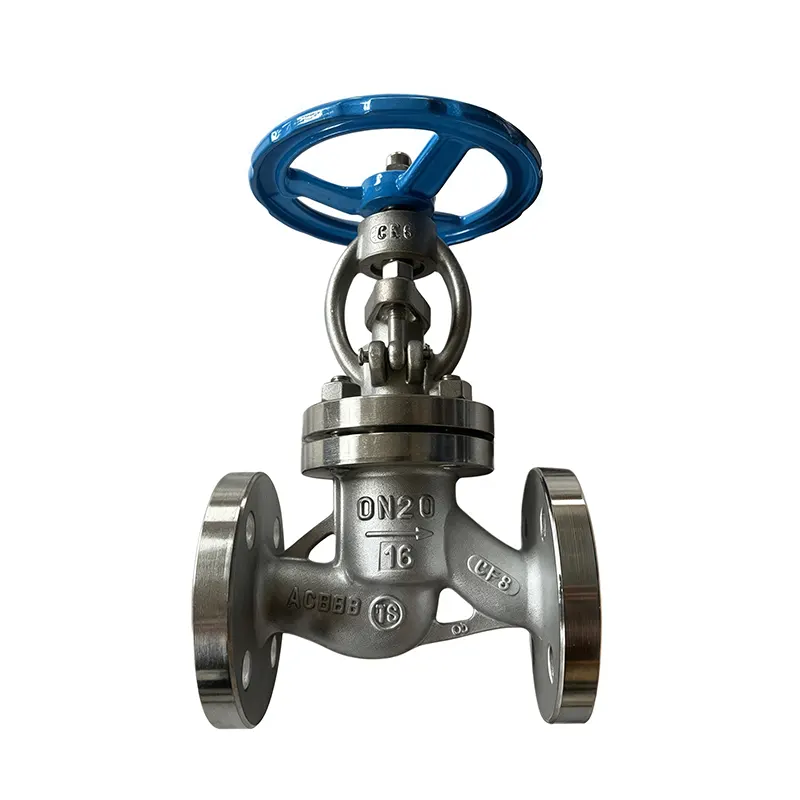

Ano ang Hard Seal Globe Valve?
Ang Hard Seal Globe Valve ay isang pang-industriya na flow-control valve na gumagamit ng metal-to-metal sealing structure sa halip na umasa sa mga soft sealing material. Binubuo ng Huadu ang ganitong uri ng balbula para sa hinihingi na mga kapaligiran ng pipeline kung saan ang temperatura, presyon, abrasion, at paulit-ulit na operasyon ay maaaring maglagay ng malaking diin sa mga kumbensyonal na bahagi ng sealing.
Ang balbula ay karaniwang gumagamit ng isang globe-style na katawan at isang movable disc na naglalakbay patungo o palayo sa upuan. Ang paggalaw na ito ay nagbibigay-daan sa balbula na magsagawa ng dalawang mahahalagang pag-andar: pagsasara ng daloy ng pipeline at pag-regulate ng daloy ng daloy. Kung ikukumpara sa isang simpleng isolation valve, ang pagsasaayos ng globo ay nagbibigay ng mas mahusay na kontrol sa paggalaw ng likido.
Para sa hinihingi na mga serbisyo, ang mga sealing surface ay maaaring matigas ang mukha gamit ang Stellite o iba pang angkop na materyales na lumalaban sa pagsusuot. Nakakatulong ang construction na ito na mabawasan ang degradation na dulot ng friction, erosion, at high-temperature na operasyon.
Ayon sa mga detalye ng produkto, ang Hard Seal Globe Valve ng Huadu ay maaaring i-configure sa carbon steel o stainless-steel construction, maraming klase ng pressure, at ilang mga paraan ng pagpapatakbo, na ginagawa itong madaling ibagay sa iba't ibang mga pang-industriyang proyekto.
Paano Gumagana ang Hard Seal Globe Valve?
Ang prinsipyo ng pagpapatakbo ay diretso ngunit lubos na epektibo. Kapag nabuksan ang balbula, lumayo ang disc mula sa upuan, na lumilikha ng daanan ng daloy. Kapag ang handwheel, actuator, o operating mechanism ay gumagalaw sa stem sa tapat na direksyon, ang disc ay lumalapit sa upuan at unti-unting nililimitahan ang daloy.
Ang metal-to-metal contact sa pagitan ng disc at upuan ay lumilikha ng pangunahing sealing interface. Kapag maayos na ininhinyero at ginawa, ang mga hardfaced na ibabaw ay makakapagbigay ng malakas na panlaban laban sa pagkasira at pagguho habang hinihingi ang serbisyo.
Kasama sa karaniwang pagkakasunud-sunod ng pagpapatakbo ang:
- Pinaikot ng operator ang handwheel o ina-activate ang napiling actuator.
- Inililipat ng stem ang operating force sa valve disc.
- Ang disc ay gumagalaw kaugnay sa upuan upang kontrolin ang daloy ng daloy.
- Habang ang disc ay umabot sa upuan, ang metal sealing surface ay nagtatag ng shut-off.
- Kapag muling binuksan, ang disc ay lalayo sa upuan upang maibalik ang daloy ng pipeline.
Ang nakokontrol na linear na paggalaw na ito ay isang dahilan kung bakit madalas na pinipili ang mga balbula ng globo kapag ang parehong kakayahan sa paghihiwalay at pag-throttling ay kinakailangan.
Ano ang Mga Pangunahing Tampok?
Ang isang mataas na kalidad na Hard Seal Globe Valve ay dapat mapili ayon sa aktwal na mga kondisyon ng pagpapatakbo sa halip na sa simpleng sukat nito. Ang ilang mga katangian ng disenyo ay direktang nakakaapekto sa pagiging maaasahan at buhay ng serbisyo.
1. Metal-to-Metal Hard Sealing
Ang hard sealing structure ay idinisenyo para sa mahirap na operating environment. Ang mga hardfaced sealing surface ay makakapagbigay ng mas mahusay na resistensya sa pagsusuot, pagguho, at pagkasira na nauugnay sa temperatura kaysa sa maraming karaniwang soft sealing na materyales.
2. Kakayahang Mataas na Temperatura
Inilista ng Huadu ang hanay ng temperatura na humigit-kumulang -29°C hanggang 425°C para sa isinangguni na configuration. Ginagawa nitong angkop ang balbula para sa maraming serbisyong pang-industriya na kinasasangkutan ng mainit na tubig, singaw, mga likido sa proseso, at iba pang media na may mataas na temperatura.
3. Multiple Pressure Classes
Available ang produkto sa mga klase ng pressure kabilang ang Class 150, 300, 600, 900, at 1500. Nagbibigay ito sa mga inhinyero ng proyekto ng higit na kakayahang umangkop kapag itinutugma ang balbula sa mga kinakailangan sa presyon ng pipeline.
4. Flexible Actuation
Depende sa proyekto, maaaring i-configure ang operasyon sa pamamagitan ng handwheel, mekanismo ng gear, electric actuator, pneumatic actuator, o hydraulic actuator.
5. Mga Pagpipilian sa Materyal na Lumalaban sa Kaagnasan
Ang mga configuration ng hindi kinakalawang na asero ay angkop para sa mga aplikasyon kung saan mahalaga ang paglaban sa kaagnasan. Ang mga bersyon ng carbon-steel ay maaaring magbigay ng isang matipid na solusyon para sa katugmang pang-industriyang media.
Anong Mga Teknikal na Pagtutukoy ang Dapat Isaalang-alang ng Mga Mamimili?
Para sa pang-industriya na pagkuha, ang mga teknikal na detalye ay dapat na suriin nang magkasama sa halip na suriin nang isa-isa. Ang sumusunod na talahanayan ay nagbubuod ng mga pangunahing parameter na nauugnay sa na-refer na configuration ng Huadu.
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | Hard Seal Globe Valve |
| Pamantayan sa Disenyo | API 6D / ASME B16.34 |
| Nominal na Sukat | 1/2" hanggang 48" |
| Klase ng Presyon | Klase 150 / 300 / 600 / 900 / 1500 |
| Materyal sa Katawan | A351 CF8M at iba pang materyal na opsyon ayon sa pagsasaayos |
| Materyal ng upuan | Stellite Hardfaced / PTFE / RPTFE / Graphite |
| Stem Material | A182 F316 / A182 F316L / 13Cr |
| Tapusin ang mga Koneksyon | Flanged / Threaded / Welded (BW/SW) |
| Saklaw ng Temperatura | -29°C hanggang 425°C |
| Operasyon | Handwheel / Gear / Electric / Pneumatic / Hydraulic |
| Pagsubok | API 598 / Hydrostatic Shell & Seat Test |
Tandaan:Ang mga aktwal na detalye ay dapat palaging kumpirmahin laban sa datasheet ng proyekto, mga naaangkop na pamantayan, katamtamang katangian, rating ng pressure-temperatura, at teknikal na dokumentasyon ng gumawa bago bumili.
Hard Seal kumpara sa Soft Seal Globe Valve: Ano ang Pagkakaiba?
Ang paraan ng sealing ay isa sa pinakamahalagang salik kapag pumipili ng globe valve. Ang mga hard seal at soft seal na disenyo ay inilaan para sa iba't ibang operating environment.
| Paghahambing | Hard Seal Globe Valve | Soft Seal Globe Valve |
|---|---|---|
| Prinsipyo ng Pagbubuklod | Metal-to-metal sealing | Soft sealing material |
| Paglaban sa Temperatura | Mahusay para sa hinihingi ng mataas na temperatura na serbisyo | Nakadepende nang husto sa sealing material |
| Wear Resistance | Mataas na may naaangkop na hardfacing | Sa pangkalahatan ay mas sensitibo sa mekanikal na pagsusuot |
| Abrasive Media | Mas angkop para sa mga hinihinging serbisyo | Maaaring may mga limitasyon |
| Mga Karaniwang Aplikasyon | Singaw, kapangyarihan, petrochemical, metalurhiya | Malinis at medyo katamtaman ang mga serbisyo |
Sa praktikal na mga termino, ang malambot na sealing ay maaaring maging kapaki-pakinabang kung saan ang mga kondisyon sa pagpapatakbo ay katamtaman at lubhang mahigpit na sealing ay kinakailangan. Ang hard sealing ay nagiging mas kaakit-akit kapag ang pipeline ay nagsasangkot ng mataas na temperatura, mataas na presyon, abrasive particle, o paulit-ulit na pang-industriyang operasyon.
Saan Ginagamit ang Hard Seal Globe Valves?
Ang kakayahang makayanan ang mahirap na mga kondisyon ay ginagawang angkop ang teknolohiya ng Hard Seal Globe Valve para sa malawak na hanay ng mga sistemang pang-industriya.
- Mga Halaman ng Petrochemical:Ginagamit para sa pagkontrol ng mga likido sa proseso, hydrocarbon, at media na may mataas na temperatura.
- Power Generation:Angkop para sa singaw at iba pang mga linya ng proseso ng mataas na temperatura.
- Metalurhiya:Kapaki-pakinabang kung saan ang mataas na temperatura at nakasasakit na mga kondisyon ng pagpapatakbo ay lumilikha ng karagdagang pagkasira ng balbula.
- Langis at Gas:Naaangkop sa pang-industriyang fluid isolation at flow-control system kapag naaangkop ang napiling pressure at materyal na mga rating.
- Paggamot ng Tubig:Maaaring isama sa pang-industriya na tubig at mga pipeline ng proseso-likido.
- Pangkalahatang Industrial Processing:Angkop para sa tubig, langis, gas, singaw, at mga katugmang likidong pang-industriya.
Ang tamang balbula ay dapat palaging tumugma sa aktwal na daluyan, temperatura, presyon, rate ng daloy, mga katangian ng kaagnasan, at mga kinakailangan sa pag-install.
Paano Mo Dapat Piliin ang Tamang Valve?
Ang pagpili ng balbula sa industriya sa pamamagitan lamang ng diameter ng tubo ay maaaring magresulta sa mga problema sa pagganap. Dapat suriin ng mga koponan sa pagkuha at mga inhinyero ang buong kapaligiran sa pagpapatakbo.
Isaalang-alang ang Mga Sumusunod na Salik:
- Katamtaman:Tukuyin kung ang pipeline ay nagdadala ng tubig, singaw, langis, gas, kemikal, o abrasive na likido.
- Operating Temperatura:Kumpirmahin ang parehong normal at maximum na temperatura.
- Presyon sa Paggawa:Pumili ng klase ng presyon na nakakatugon sa aktwal na mga kinakailangan sa disenyo.
- Nominal na Laki:Itugma ang laki ng balbula sa pipeline at mga kinakailangang katangian ng daloy.
- Material ng Katawan:Isaalang-alang ang kaagnasan, temperatura, presyon, at mga kinakailangan sa makina.
- Materyal ng Upuan at Disc:Pumili ng hardfacing o iba pang materyales sa sealing ayon sa mga kondisyon ng serbisyo.
- Tapusin ang Koneksyon:I-verify ang mga kinakailangan sa flange, sinulid, butt-weld, o socket-weld.
- Actuation:Tukuyin kung kinakailangan ang manual o automated na operasyon.
- Pagsubok at Pamantayan:Kumpirmahin ang naaangkop na disenyo at mga kinakailangan sa inspeksyon bago mag-order.
Ang isang kwalipikadong tagagawa ng balbula ay maaaring makatulong sa mga inhinyero na suriin ang mga variable na ito at pumili ng isang naaangkop na pagsasaayos sa halip na ituring ang balbula bilang isang karaniwang off-the-shelf na bahagi.
Bakit Isaalang-alang ang Huadu bilang Tagagawa ng Valve?
Para sa mga pang-industriyang mamimili, ang kakayahan ng supplier ay kasinghalaga ng mga detalye ng produkto. Pinagsasama ng Huadu Valve Group ang disenyo ng balbula, casting, CNC machining, assembly, testing, at mga serbisyo ng supply para sa mga industrial valve application.
Ayon sa inilathala nitong impormasyon ng kumpanya, ang Huadu ay may higit sa 11 taon ng karanasan sa produksyon, isang pasilidad sa pagmamanupaktura na sumasaklaw sa humigit-kumulang 25,333 metro kuwadrado, isang taunang kapasidad ng produksyon na higit sa 30,000 mga yunit, at isang naiulat na natapos na produkto na kwalipikadong rate na 99.8%.
Ang mga kakayahan sa paggawa nito ay kinabibilangan ng:
- CNC precision machining
- Paghahagis at pagpupulong ng balbula
- Pagsusuri ng hydrostatic at pneumatic
- Mataas na temperatura at mababang temperatura na paggawa ng balbula
- Na-customize na mga solusyon sa balbula
- Paggawa ng OEM at ODM
Sinasabi rin ng Huadu na ang mga produktong balbula nito ay ibinibigay sa mga internasyonal na merkado at ginagamit sa buong petrolyo, pagpino ng langis, natural na gas, pagproseso ng kemikal, pagbuo ng kuryente, paggamot sa tubig, metalurhiya, pagmimina, at iba pang sektor ng industriya.
Para sa mga mamimiling naghahanap ng aHard Seal Globe Valve, ang pagsusuri sa kakayahan sa pagmamanupaktura, kakayahang masubaybayan ng materyal, pagsubok sa presyon, naaangkop na mga pamantayan, at teknikal na suporta ay maaaring makatulong na mabawasan ang mga panganib sa pagkuha at mapabuti ang pangmatagalang pagiging maaasahan ng pagpapatakbo.
Mga Madalas Itanong
Ano ang pangunahing bentahe ng isang Hard Seal Globe Valve?
Ang pangunahing bentahe ay ang istraktura ng metal-to-metal sealing nito, na maaaring magbigay ng malakas na pagtutol sa mataas na temperatura, presyon, pagkasira, at pagguho kapag ang balbula ay idinisenyo nang tama para sa aplikasyon.
Maaari bang gamitin ang Hard Seal Globe Valve para sa singaw?
Oo. Ang wastong tinukoy na mga hard-sealed na globe valve ay karaniwang angkop para sa mga pang-industriyang aplikasyon ng singaw dahil ang kanilang mga metal sealing surface ay maaaring makatiis sa mahirap na kondisyon ng temperatura. Dapat ma-verify ang pressure-temperature rating para sa bawat partikular na configuration.
Anong mga materyales ang magagamit para sa Hard Seal Globe Valves?
Ang mga pagpipilian sa materyal ay nakasalalay sa modelo at aplikasyon. Inililista ng Huadu ang mga solusyon sa carbon steel at stainless-steel, na may mga bahaging gaya ng A182 F316, A182 F316L, 13Cr, at CF8M na available sa naka-reference na configuration.
Anong mga klase ng presyon ang magagamit?
Ang reference na produkto ng Huadu ay inaalok sa Class 150, 300, 600, 900, at 1500 na mga configuration. Dapat piliin ng mga mamimili ang klase ng presyon ayon sa presyon ng disenyo ng pipeline at mga naaangkop na pamantayan.
Maaari bang awtomatiko ang balbula?
Oo. Bilang karagdagan sa pagpapatakbo ng handwheel, ang mga available na paraan ng pagpapatakbo ay kinabibilangan ng pagpapatakbo ng gear, electric actuation, pneumatic actuation, at hydraulic actuation, depende sa kinakailangang configuration.
Anong mga pamantayan ang nauugnay sa balbula na ito?
Kasama sa mga tinukoy na detalye ng produkto ang API 6D at ASME B16.34 para sa disenyo, ASME B16.10 para sa harapang dimensyon, ASME B16.5 at ASME B16.47 para sa mga pamantayan ng flange, at API 598 para sa pagsubok.
Konklusyon
Ang Hard Seal Globe Valve ay maaaring maging isang epektibong solusyon para sa pang-industriyang kontrol sa daloy kung saan ang mga nakasanayang soft sealing na materyales ay maaaring hindi magbigay ng kinakailangang tibay. Ang istraktura ng metal-to-metal na sealing nito, mga hardfaced na ibabaw, malawak na pagpipilian sa klase ng presyon, at pagiging tugma sa hinihingi na media ay ginagawa itong partikular na mahalaga sa pagbuo ng kuryente, petrochemical, metalurhiya, langis at gas, paggamot sa tubig, at mga pangkalahatang pang-industriyang aplikasyon.
Para sa mga koponan sa pagkuha, ang pinakamahusay na pagpipilian ay nakasalalay sa higit sa laki ng balbula. Ang katamtaman, temperatura, presyon, compatibility ng materyal, configuration ng sealing, uri ng koneksyon, actuation, mga pamantayan, at mga kinakailangan sa pagsubok ay dapat suriin lahat bago bumili. Kung ikaw ay naghahanap ng isang maaasahang pang-industriya na solusyon sa balbula o nangangailangan ng tulong sa pagpili ng naaangkop na Hard Seal Globe Valve para sa iyong proyekto sa pipeline,makipag-ugnayan sa aminupang talakayin ang iyong mga teknikal na kinakailangan, mga opsyon sa pagpapasadya, at mga kundisyon ng aplikasyon sa Huadu team.
