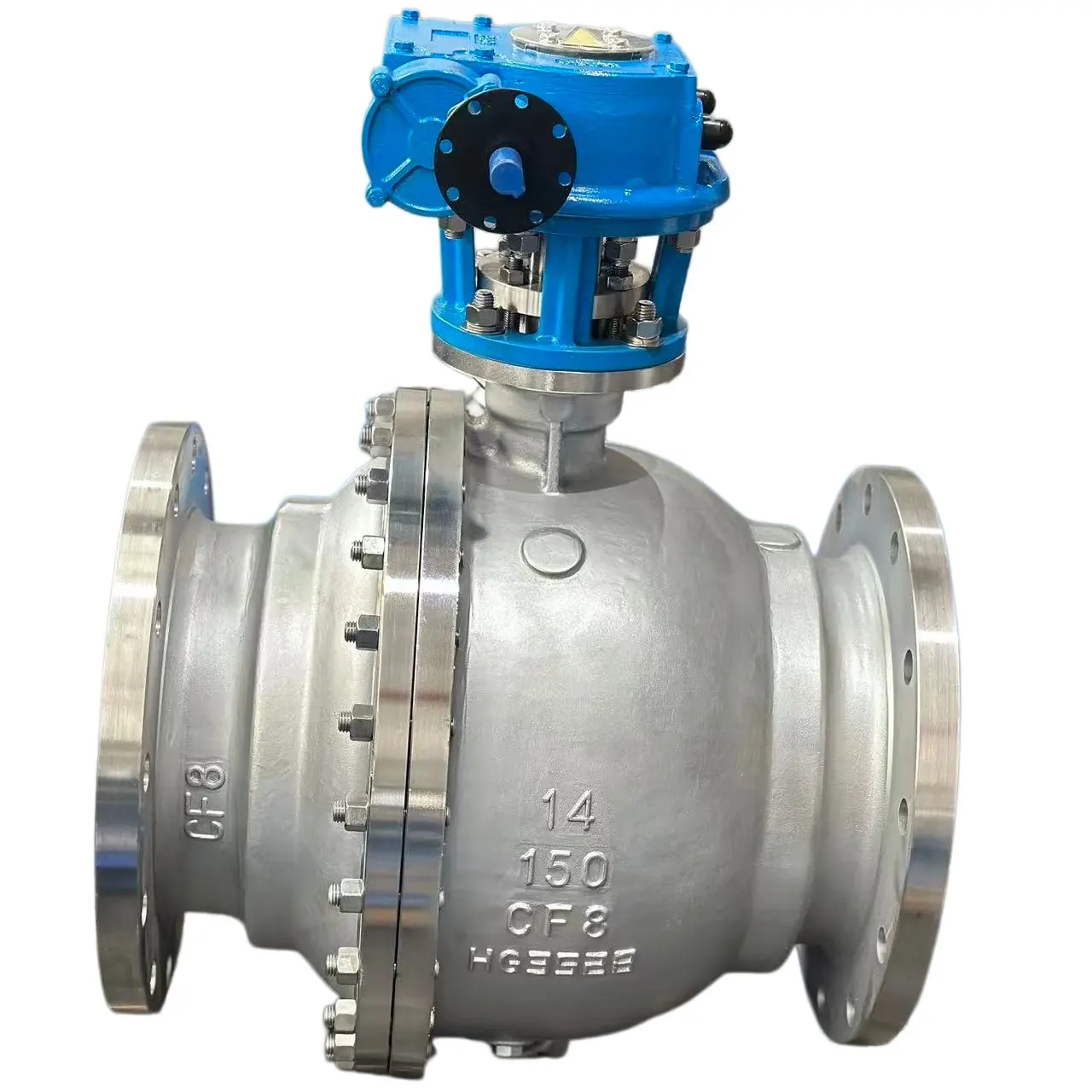

Hindi kinakalawang na Asero Fixed Ball Valve Forged Flanged Ball Valve

Mga Tampok ng Produkto

- Trunnion mount fixed ball structure, na angkop para sa malalaking bore at high pressure na kondisyon sa pagtatrabaho.

- Forged valve body na may siksik na materyal, mataas na mekanikal na lakas at mahusay na anti corrosion performance.

- Buong disenyo ng port, maliit na resistensya ng daloy, malaking kapasidad ng daloy, maginhawa para sa paglilinis ng pipeline pigging.

- Napagtatanto ng spring loaded na lumulutang na upuan ang bidirectional tight shut-off, mababang leakage rate.

- Anti-blow out stem design, built in na anti static at fire safe na istraktura na sumusunod sa API 607.

- Self-relieving seat para sa abnormal na cavity overpressure upang mapabuti ang kaligtasan ng operasyon.

- Mababang operating torque, sumusuporta sa madalas na opening-closing cycle para sa pangmatagalang matatag na serbisyo.

Mga Pangunahing Katangian

Istraktura ng Produkto

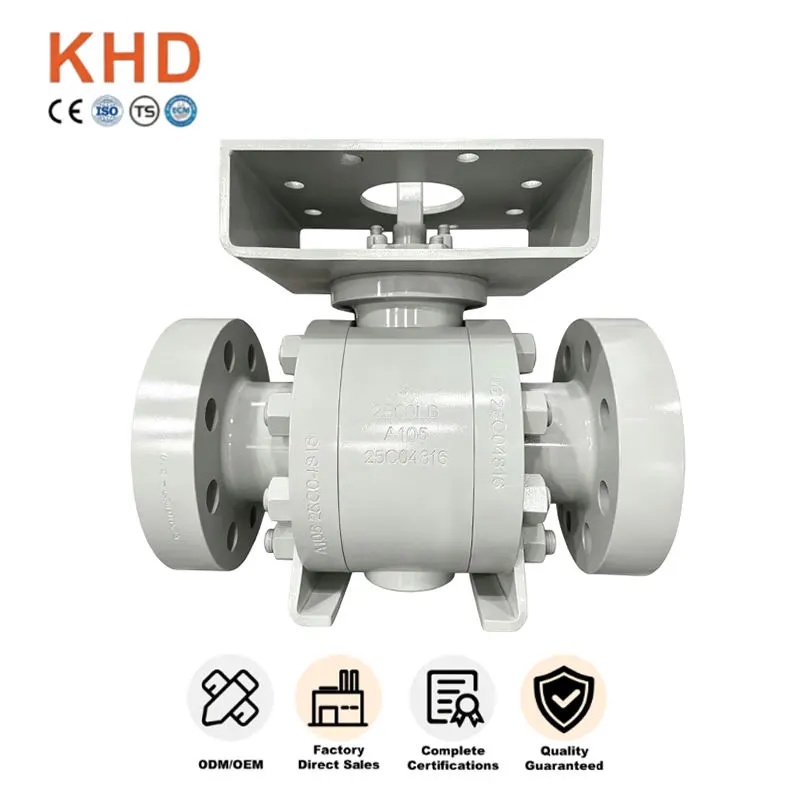

Ito ay isang Stainless Steel Fixed Ball Valve Forged Flanged Ball Valve. Ang bola ay sinusuportahan ng upper at lower trunnion shaft sa halip na lumulutang sa pamamagitan ng seat force. Kabilang sa mga pangunahing bahagi ang forged valve body, bonnet, fixed ball, upper at lower trunnion shaft, spring preloaded floating seats, anti-blow out stem, flange connection ends, at ISO 5211 top mounting pad para sa mga actuator. Maaaring ibigay ang double block at bleed function kapag hiniling. Mga opsyon sa flange face: RF, RTJ.

- Valve Body / Bonnet: Forged stainless steel A182 F304 / A182 F316L

- Ball: Forged stainless steel, hard-chromium plated o Stellite hard-faced

- Stem: A182 F316 hindi kinakalawang na asero

- Seal Seat: PTFE / RPTFE para sa soft-seal; Stellite 6 hard-alloy para sa metal hard-seal

- Gasket at O ​​ring: FKM, PTFE, na-customize para sa iba't ibang media ng temperatura

- Bolts: B8 / B8M hindi kinakalawang na asero bolts

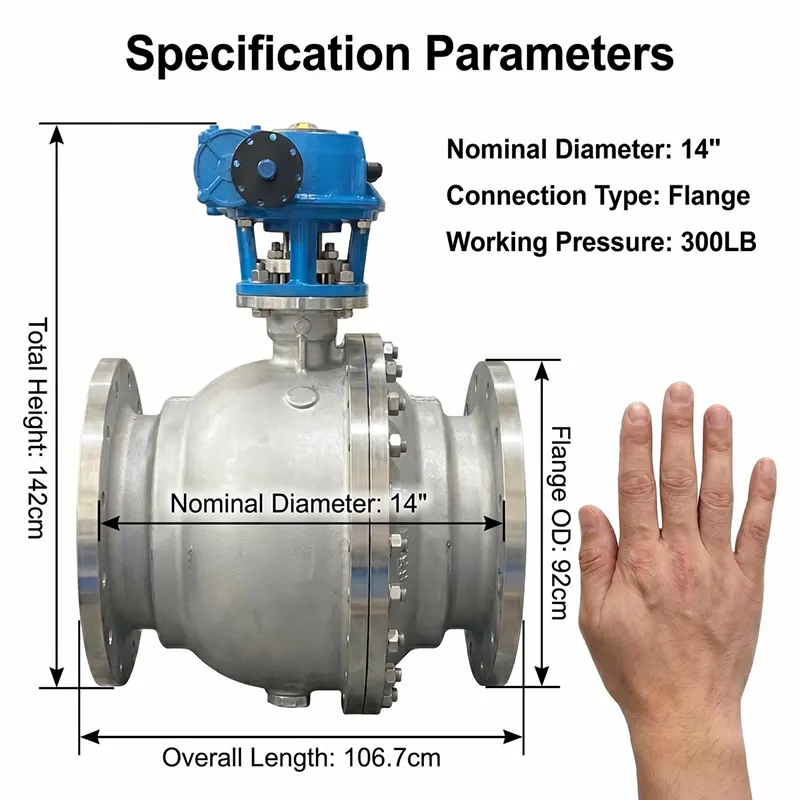

Saklaw ng Presyon at Temperatura

-Pressure Class: PN16-PN100, Class150-Class2500

-Temperatura sa Paggawa:

•Bersyon ng soft-seal:-29℃ ~ +200℃

•Bersyon ng metal na hard-seal: -29℃ ~ +425℃

-Pamantayang Pagsubok: API 598, pagsubok ng shell na 1.5 beses na na-rate ang presyon; pagsubok sa upuan 1.1 beses na na-rate ang presyon

-Size Range: DN50-DN600 (NPS2"-NPS24")

Mga Uri ng Operasyon

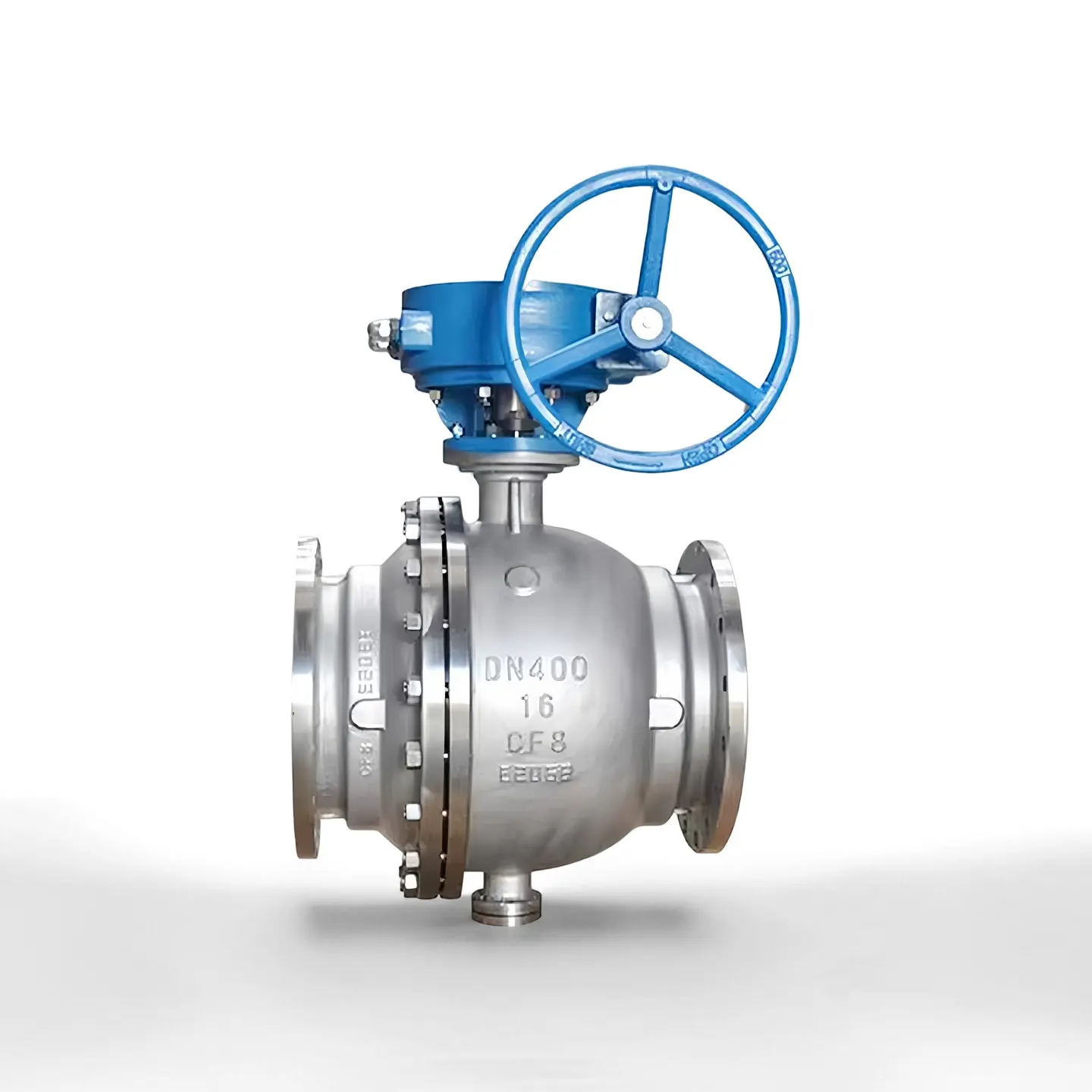

-Manual: Worm gear operator para sa malaking kinakailangan ng torque

-Pneumatic: Single acting / double acting pneumatic actuator, na may limit switch at solenoid valve

-Electric: On-off na uri o modulating electric actuator para sa remote na awtomatikong kontrol

-Hydraulic / electro hydraulic actuation na available sa espesyal na kahilingan

Ang lahat ng mga actuator ay umaangkop sa ISO 5211 mounting platform.

Mga aplikasyon

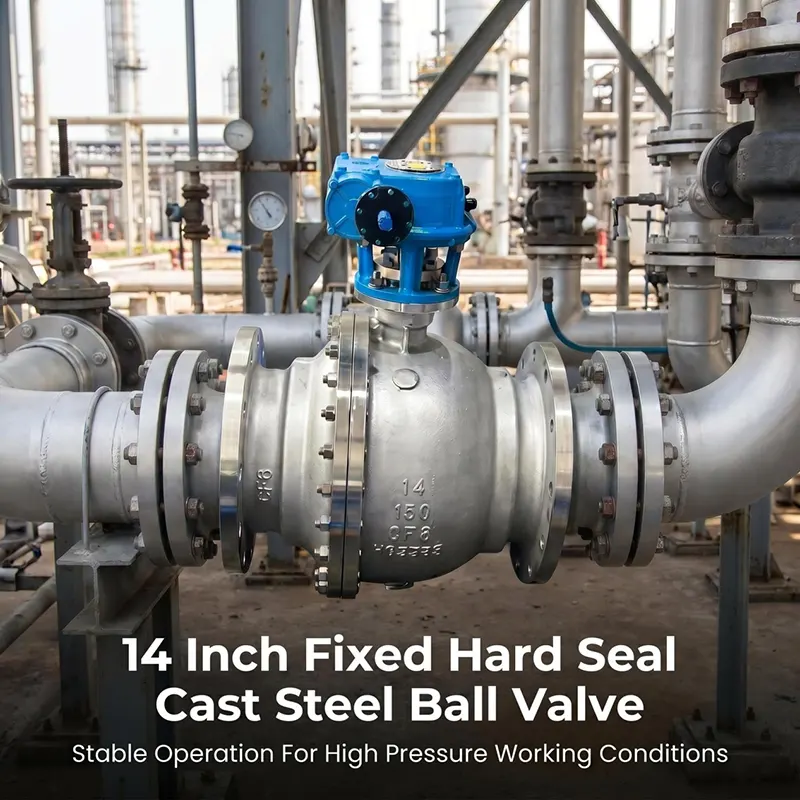

Malawakang pinagtibay para sa on-off at isolation service para sa liquid, gas at corrosive medium. Pangunahing ginagamit sa oil at gas long-distance pipelines, petrochemical plants, chemical processing, power generation, water treatment, LNG at iba pang heavy duty industrial projects.

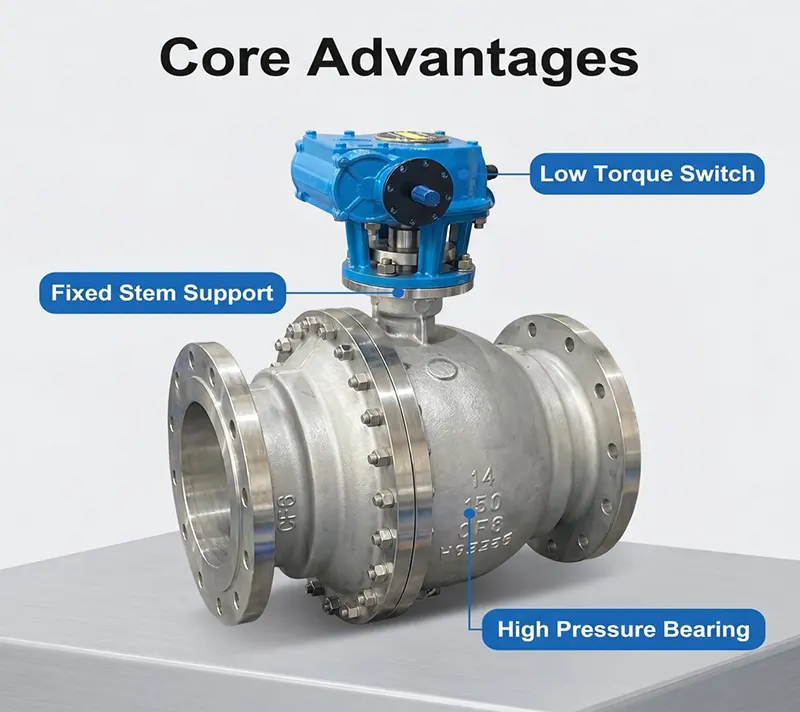

Bakit Piliin ang Aming Stainless Steel Fixed Ball Valve Forged Flanged Ball Valve？

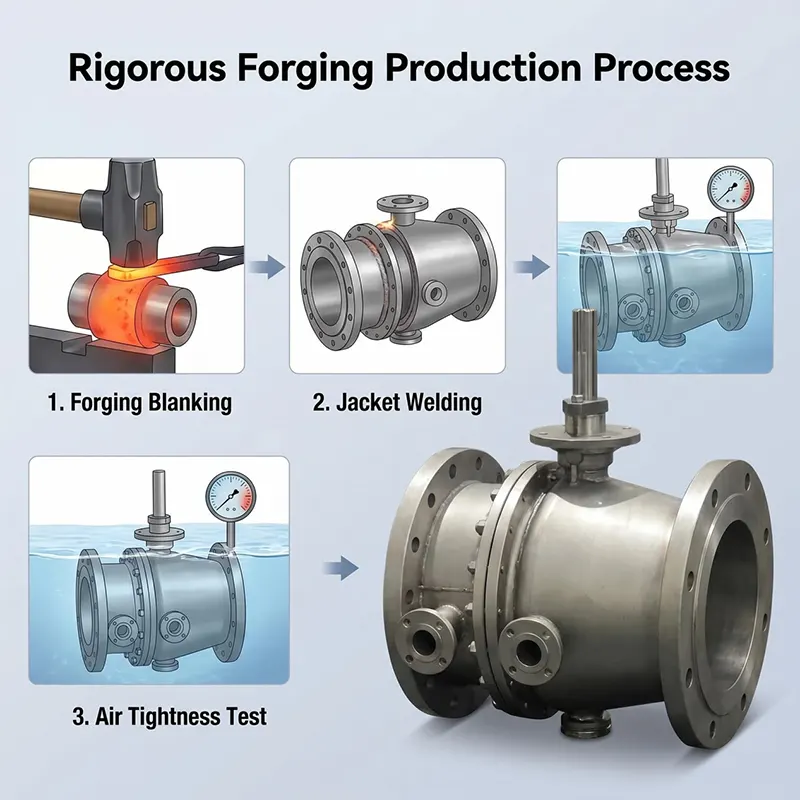

1. I-adopt ang buong proseso ng forging, panloob na materyal compact na walang casting porosity defects, magkasya mataas na presyon ng heavy duty pipeline.

2. Ang disenyo ng nakapirming bola ng Trunnion ay lubos na binabawasan ang operating torque para sa malalaking sukat na mataas na presyon ng kondisyon sa pagtatrabaho.

3. Mahigpit na materyal na papasok na inspeksyon, bawat balbula ay pumasa sa buong hydrostatic at gas seat leakage test bago ihatid.

4. Suportahan ang soft-seal at metal hard-seal ng dalawang bersyon upang tumugma sa magkaibang temperatura at medium na pangangailangan.

5. Nag-aalok kami ng kumpletong teknikal na suporta, pagsusuri sa pagguhit at gabay pagkatapos ng pagbebenta para sa iyong proyekto.

Gabay sa Pagbili

Mangyaring magbigay ng impormasyon sa ibaba kapag nagpapadala ng pagtatanong:

1. Nominal na laki at klase ng presyon

2. Working medium, aktwal na working temperature

3. Uri ng selyo: soft seal o metal hard seal

4. Uri ng operasyon (worm gear / pneumatic / electric atbp.)

5. Flange standard at flange na uri ng mukha (RF / RTJ)

6. Espesyal na kinakailangan: ligtas sa sunog, DBB function, anti corrosion treatment atbp.

Ang aming engineer ay mag-aalok ng tamang panukala ayon sa iyong kondisyon sa pagtatrabaho.

Packaging at Pagpapadala

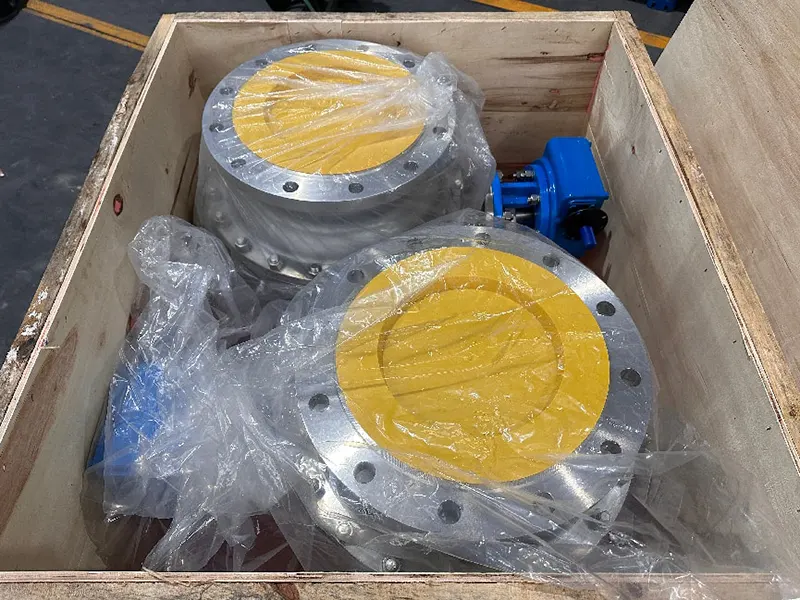

Ang bawat balbula ay lilinisin at poprotektahan bago i-pack. Ang mga valve port ay tinatakan ng mga plastik na takip upang mapanatiling malinis ang panloob na lukab. Ang mga balbula ay nakaimpake sa mga solidong plywood crates na angkop para sa kargamento sa dagat. Sinusuportahan namin ang EXW, FOB, CIF, DAP at iba pang mga tuntunin sa kalakalan. Maaaring maihatid ang mga kalakal sa itinalagang daungan o bodega.

OEM at ODM

Tumatanggap kami ng mga order ng OEM at ODM. Maaari naming i-customize ang body material, seal material, flange standard, espesyal na extension stem, espesyal na pagpipinta at pagmamarka ng logo ayon sa pagguhit ng customer o teknikal na kinakailangan. Flexible MOQ para sa mga order ng proyekto.

Inspeksyon at Pagsubok

Ang bawat balbula ay dumadaan sa buong saklaw na inspeksyon bago ipadala ayon sa pamantayan ng API 598.

- Raw material incoming incoming: material chemical composition at mechanical property check, material traceability record na ibinigay.

- Shell hydrostatic test: 1.5 beses na na-rate ang presyon para sa valve body at bonnet.

- Pagsubok sa pagtagas ng upuan: 1.1 beses na na-rate ang presyon, tubig o nitrogen medium.

- Visual na inspeksyon, pagsusuri ng sukat, pintura at inspeksyon sa ibabaw na tapusin.

- Witness test ng third party institute gaya ng SGS, BV ay katanggap-tanggap sa kahilingan ng kliyente.

- Ang buong hanay ng mga dokumento kabilang ang MTC material test certificate, hydro-test report, certificate of conformity ay maaaring ibigay.

Gabay sa Pag-install at Pagpapanatili

- Linisin nang mabuti ang pipeline bago i-install upang maalis ang welding slag, buhangin at mga labi, maiwasan ang pinsala sa sealing face.

- I-mount ang balbula sa tamang direksyon ng daloy, higpitan ang mga flange bolts nang maayos at pantay-pantay.

- Huwag panatilihing nasa kalahating bukas na posisyon ang balbula para sa mahabang panahon na imbakan o katayuan sa pagtatrabaho.

- Para sa regular na operasyon, patakbuhin ang buong stroke opening closing cycle pana-panahon upang maiwasan ang pagdikit ng seal.

- Suriin ang flange joint, stem packing para sa panlabas na pagtagas sa panahon ng regular na inspeksyon sa site.

- Palitan ang mga pagod na bahagi ng selyo sa panahon ng nakaplanong pagsasara; gumamit ng katugmang seal material para sa iyong working medium.

- Kung nilagyan ng actuator, suriin ang torque ng actuator, regular na limitahan ang status ng switch.

Serbisyong Pagkatapos-benta

- Panahon ng warranty: 12 buwang pagbibilang ng warranty mula sa petsa ng pagpapadala, laban sa mga depekto sa pagmamanupaktura.

-Nagbibigay kami ng teknikal na suporta kabilang ang pagsusuri sa pagguhit, pagkumpirma ng parameter at gabay sa pagpapatakbo.

-Ang aming engineering team ay tumutugon sa mga teknikal na katanungan sa loob ng 24 na oras ng trabaho.

-Ang mga ekstrang bahagi (mga upuan, gasket, stem packing) ay magagamit para sa muling pag-order.

-Maaaring isaayos ang on-site na teknikal na konsultasyon para sa malalaking order ng proyekto.

Tandaan: HINDI sinasaklaw ng warranty ang pinsalang dulot ng maling pag-install, maling operasyon o hindi wastong kundisyon ng medium.

Mga Kaugnay na Inirerekomendang Produkto

-Floating ball valve (2 piraso /3 piraso hindi kinakalawang na asero ball valve)

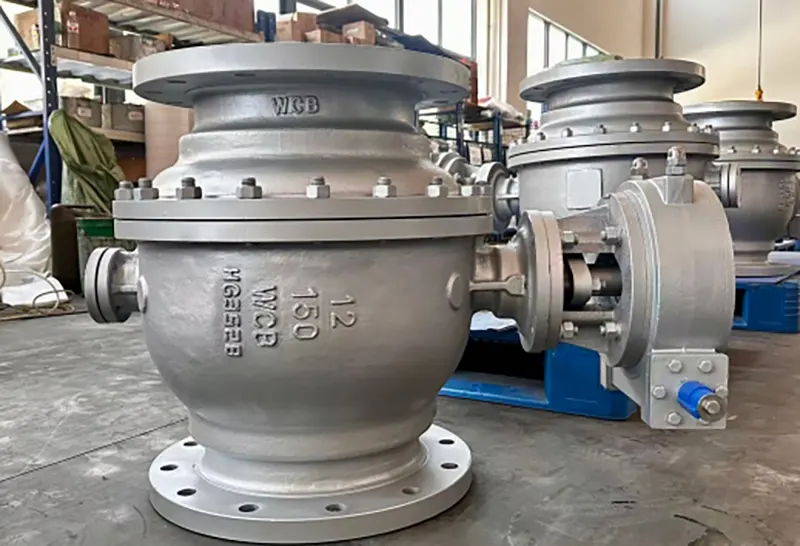

-WCB carbon steel nakapirming trunnion ball valve

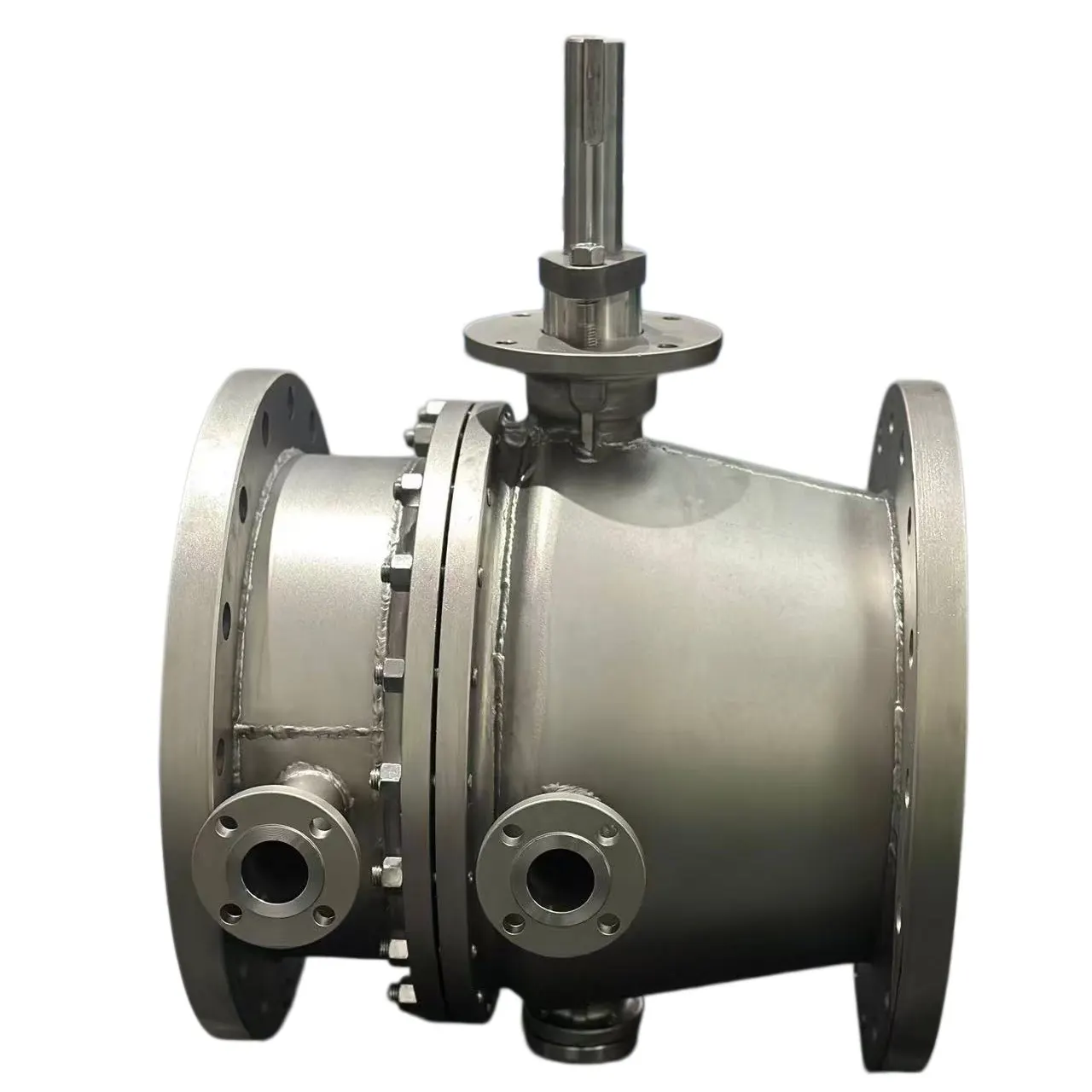

-Jacket insulated fixed ball valve para sa high viscosity medium

-Ball valve na may pneumatic / electric complete actuator set

-Metal hard-seal fixed ball valve para sa mataas na temperatura na serbisyo

Ang Lakas ng Aming Pabrika

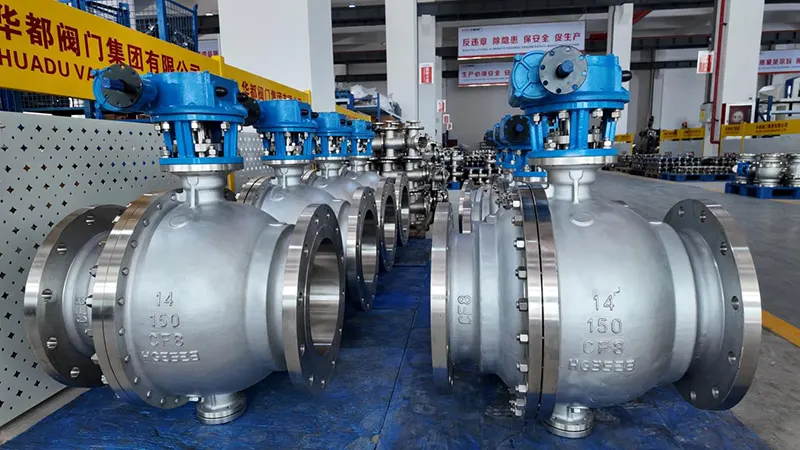

Ang Huadu Valve Group ay matatagpuan sa Wenzhou China, na dalubhasa sa pang-industriyang disenyo ng balbula, forging, machining at assembly. Nagmamay-ari kami ng kumpletong linya ng produksyon kabilang ang forging workshop, CNC machining workshop, assembling workshop at independent test lab. Ang lahat ng mga kritikal na proseso ng produksyon ay tapos na sa bahay, hindi ganap na outsourced. Mayroon kaming mayamang karanasan para sa mga order ng proyekto ng langis sa ibang bansa, petrochemical at supply ng tubig. Ang aming mga produkto ay na-export sa Southeast Asia, Middle East, Europe at iba pang mga rehiyon.

Tumawag Para sa Pagtatanong

Mangyaring ipadala sa amin ang iyong mga detalyadong kinakailangan sa kondisyon sa pagtatrabaho kabilang ang laki, presyon, katamtaman, temperatura, uri ng operasyon at mga espesyal na pangangailangan. Susuriin at ihahanda ng aming technical team ang pormal na panipi para sa iyo sa ilang sandali. Maligayang pagdating sample order at malaking proyekto kooperasyon.
