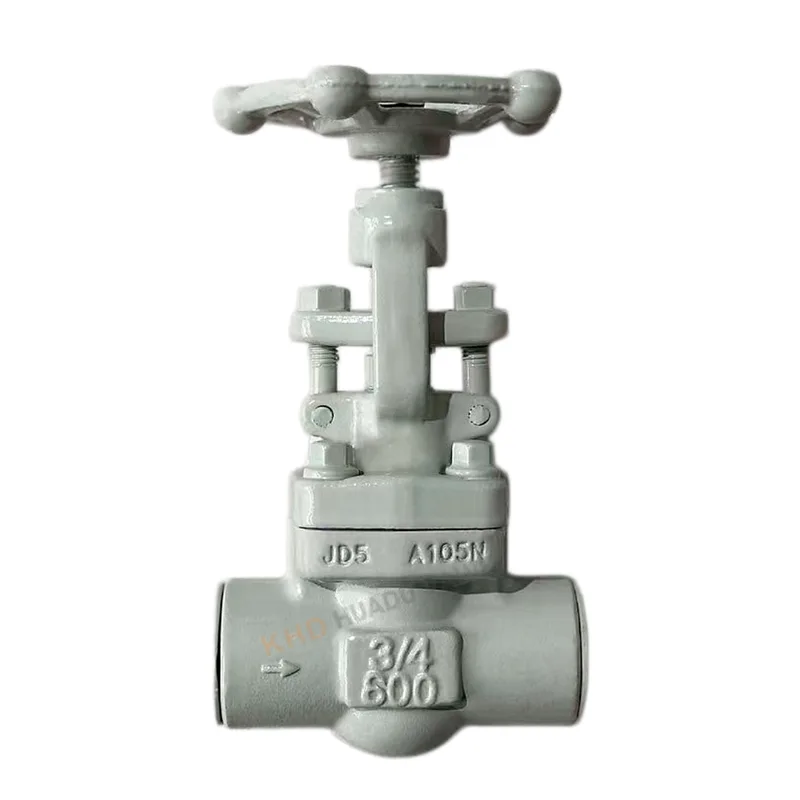

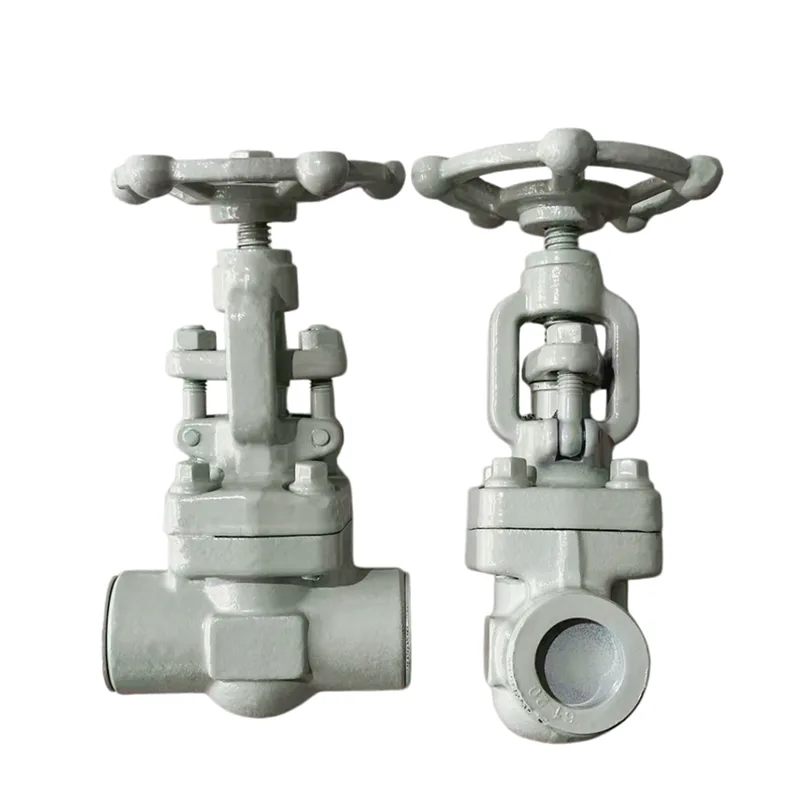

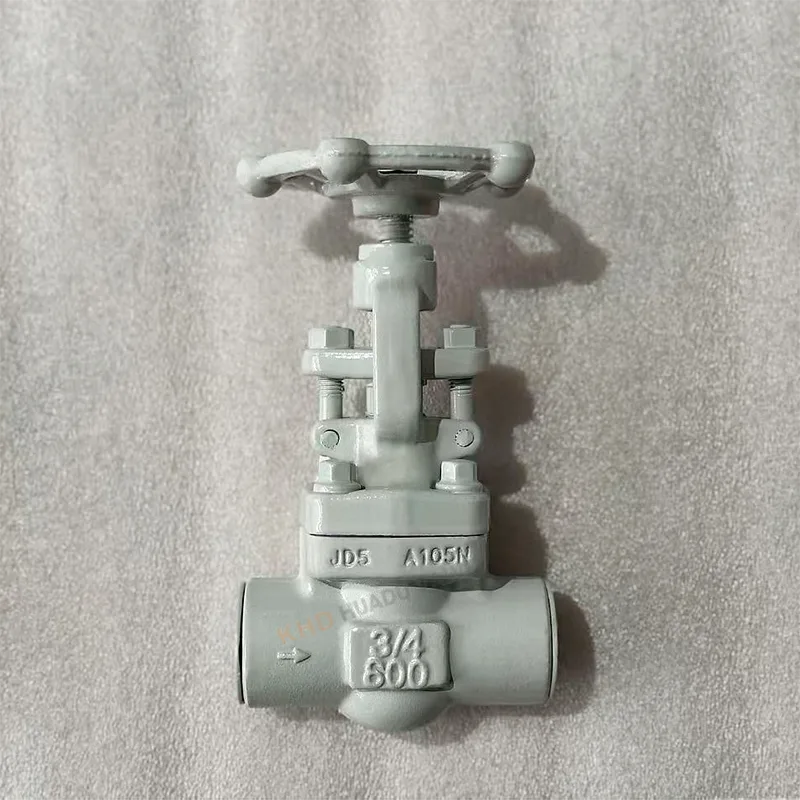

Socket-welded Forged Gate Valve

Ang socket-welded forged gate valve ay isang high-pressure na industrial valve na idinisenyo para sa pipeline shut-off at flow control. Ginawa ng Huadu Valve Group, ito ay gumagamit ng A105N forged carbon steel at angkop para sa Class 600 working conditions. Ito ay malawakang ginagamit sa petrolyo, kemikal, kapangyarihan, at high-pressure na steam system kung saan ang kaligtasan at sealing performance ay kritikal.

Raw Material at Structural Advantages

De-kalidad na Forged Steel Body

Ang socket-welded forged gate valve ay ginawa mula sa A105N forged carbon steel, na tinitiyak na:

Mataas na lakas at density

Napakahusay na paglaban sa epekto

Walang mga depekto sa paghahagis tulad ng mga butas o butas ng buhangin

Mahigpit na Inspeksyon ng Materyal

Ang bawat batch ng mga hilaw na materyales ay sinusuri gamit ang spectral analysis upang matiyak:

Tumpak na komposisyon ng kemikal

Walang mga recycle o substandard na materyales

Matatag na mekanikal na pagganap

Mga Benepisyo ng Socket-Weld Connection

Ang socket-welded forged gate valve connection type ay nagbibigay ng:

Malakas na pagganap ng sealing

Mas mahusay na paglaban sa mataas na presyon kaysa sa mga flanges

Nabawasan ang panganib ng pagtagas sa kritikal na sistema

Teknikal na Pagtutukoy

Mga Karaniwang Parameter

Laki: DN15–DN50 (regular na stock)

Rating ng Presyon: Class 300 / Class 600

Materyal: A105N na huwad na carbon steel

Uri: Socket-welded forged gate valve

Saklaw ng Temperatura: -29°C hanggang 570°C

Proseso ng Paggawa

Ang socket-welded forged gate valve ay ginawa sa pamamagitan ng:

Integral die forging

Paggamot ng init (proseso ng normalizing)

CNC precision machining

Mga Tampok ng Pagganap

Katumpakan ng ibabaw ng sealing na antas ng micron

Pagganap ng zero-leakage sealing

Makinis na operasyon nang walang jamming

Angkop para sa mga sistema ng singaw na may mataas na temperatura

Mga Lugar ng Application

Industriya ng Langis at Gas

Ang socket-welded forged gate valve ay malawakang ginagamit sa:

Mga pipeline ng refinery

Mga sistema ng paghahatid ng langis

Mga pasilidad ng natural gas

Industriya ng Kemikal

Mga pipeline ng kemikal na may mataas na presyon

Mga sistema ng pagkontrol ng corrosive fluid

Mga sistema ng inlet/outlet ng reactor

Power Industry

Mga pipeline ng singaw

Mga sistema ng thermal power

Mga condensate na pipeline

Pangkalahatang Pang-industriya na Paggamit

Mga pipeline na may maliit na diameter na may mataas na presyon

Mga sistema ng paghihiwalay ng kagamitan

Mga aplikasyon sa pagsasara ng kaligtasan

Mga pangunahing katangian

FAQ

Ano ang koneksyon ng socket-weld?

Ang socket-weld connection ay isang pipe joining method kung saan ang pipe ay ipinasok sa isang recessed socket at pagkatapos ay hinangin sa labas. Ito ay karaniwang ginagamit sa mataas na presyon, maliit na diameter na mga sistema.

Sa kaso ng isang socket-welded forged gate valve, ang pipe ay ipinapasok sa valve end socket at hinangin upang bumuo ng isang malakas, leak-resistant joint.

Mga pangunahing tampok ng koneksyon ng socket-weld

Mataas na lakas at paglaban sa presyon

Napakahusay na pagganap ng sealing

Angkop para sa maliliit na pipeline ng DN15–DN50

Nabawasan ang panganib ng pagtagas kumpara sa mga sinulid na kasukasuan

Karaniwan sa mga sistema ng langis, gas, at singaw

Dapat bang i-disassemble ang mga socket-weld valves bago magwelding?

Oo, ganap. Bago mag-install ng socket-welded forged gate valve, HINDI dapat bahagyang tipunin ang balbula habang hinang.

Wastong kasanayan sa pag-install:

Alisin ang mga panloob na bahagi kung maaari (o tiyaking ganap na bukas ang balbula)

Ipasok ang tubo nang buo sa socket

Panatilihin ang isang maliit na puwang sa pagpapalawak (~1.5–2 mm)

Magsagawa lamang ng hinang sa panlabas na kasukasuan

Payagan ang paglamig bago patakbuhin ang balbula

Mahahalagang tala:

Iwasang mag-overheat ang valve body

Pigilan ang pagpasok ng welding slag sa valve cavity

Tiyakin ang tamang pagkakahanay bago magwelding

Ang hindi tamang welding ay maaaring makapinsala sa mga ibabaw ng sealing at mabawasan ang buhay ng balbula.

Ano ang pagkakaiba ng OS&Y at bolted bonnet?

Ito ay dalawang magkaibang disenyo ng istruktura na ginagamit sa mga balbula ng gate.

OS&Y (Outside Screw & Yoke)

Ang stem thread ay nasa labas ng valve body

Ang nakikitang paggalaw ng stem ay nagpapahiwatig ng bukas/sarado na katayuan

Mas madaling pagpapanatili at pagsubaybay sa operasyon

Karaniwan sa proteksyon ng sunog at mga sistemang pang-industriya

Naka-bold na Bonnet

Ang bonnet ay konektado sa valve body gamit ang bolts

Panloob na disenyo ng tangkay (hindi nakikita sa labas)

Compact na istraktura

Malawakang ginagamit sa pangkalahatang mga pang-industriyang aplikasyon

Simpleng paghahambing:

OS&Y = panlabas na visibility + madaling pagsubaybay sa operasyon

Bolted bonnet = compact + cost-effective na istraktura

Ang parehong mga uri ay maaaring ilapat sa isang socket-welded forged gate valve depende sa mga kinakailangan ng proyekto.
