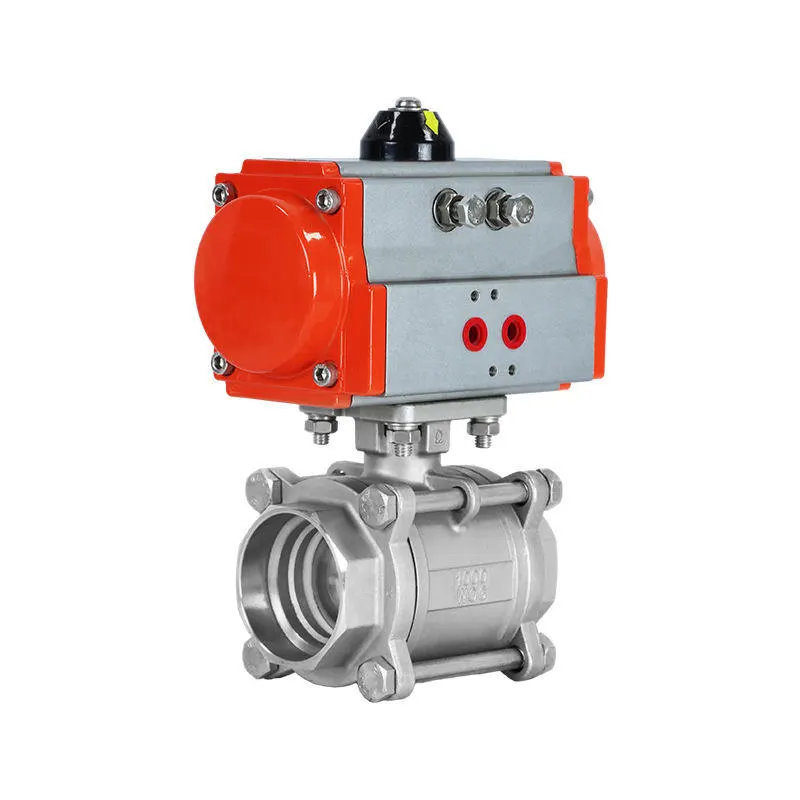

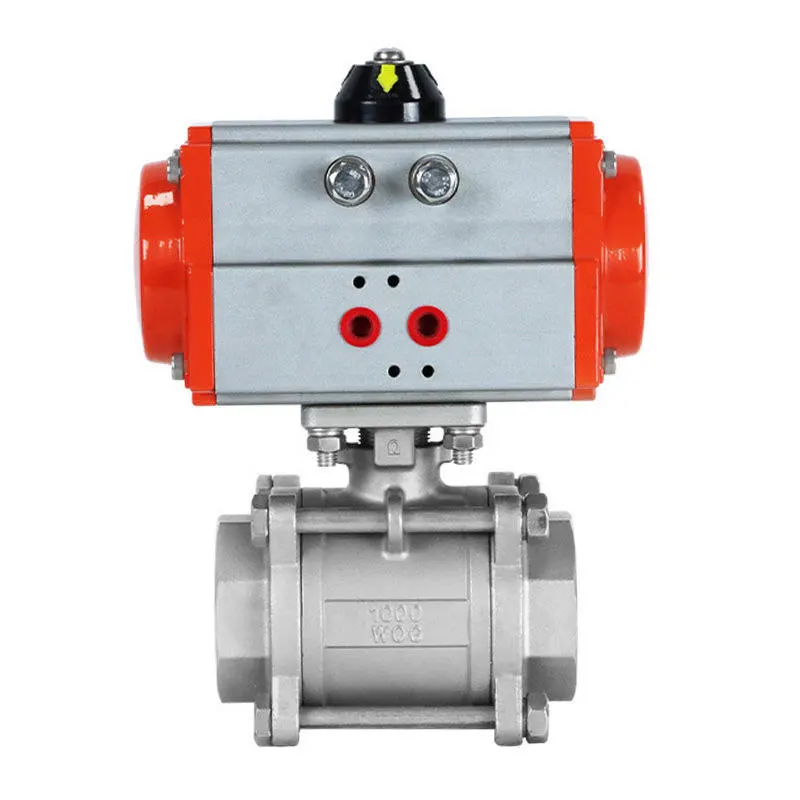

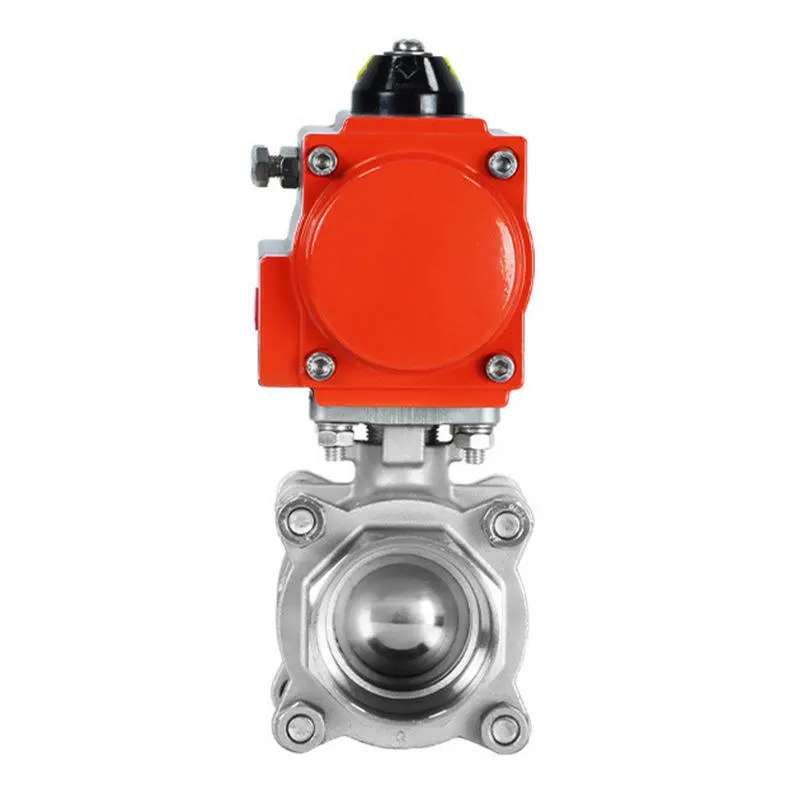

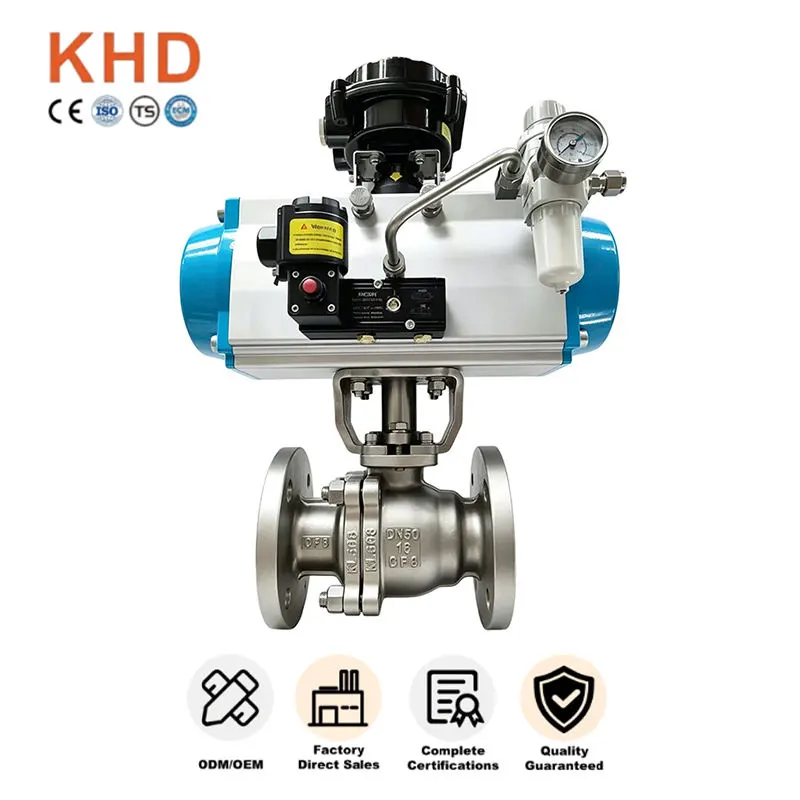

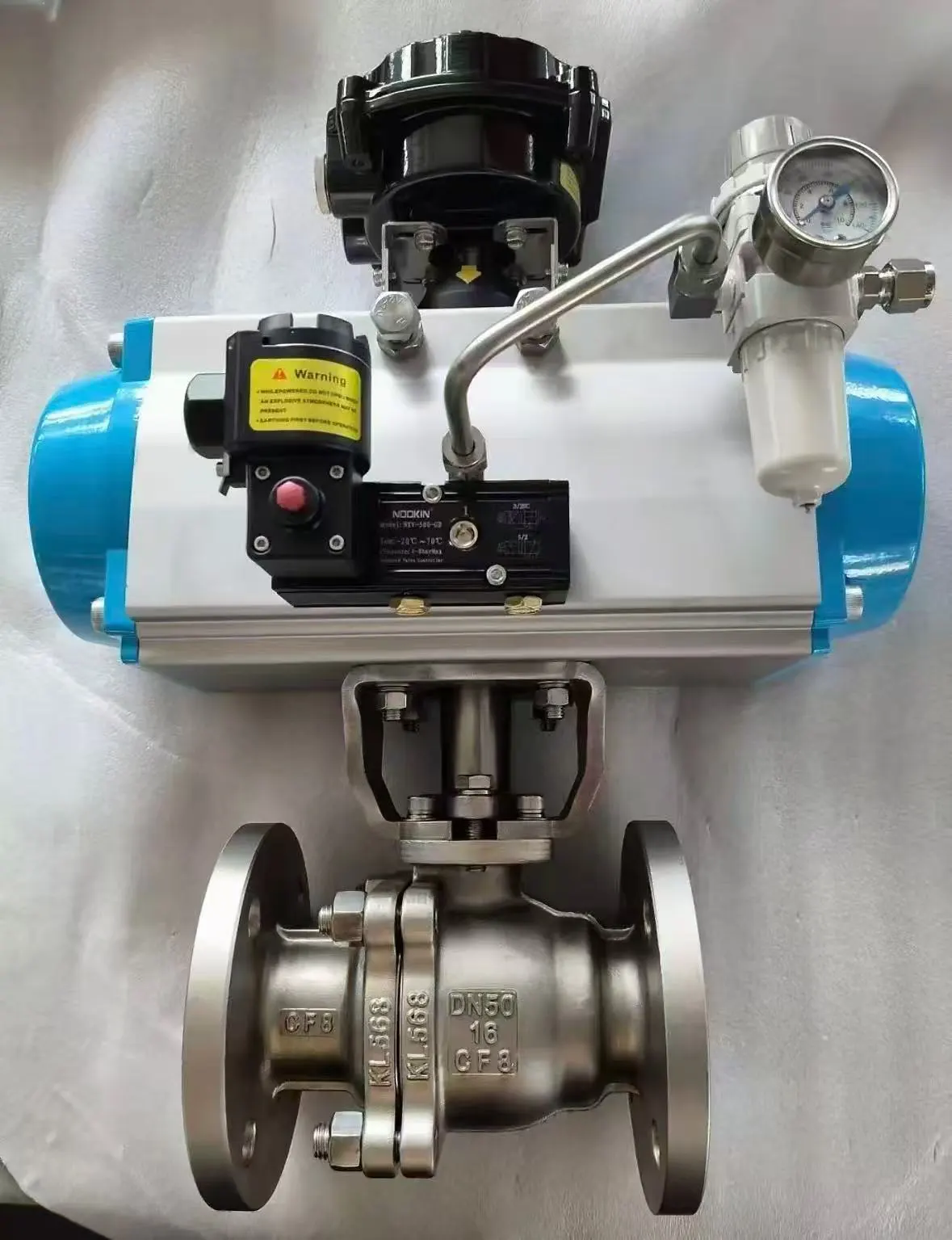

Pneumatic Stainless Steel Flanged Ball Valve

Ang Pneumatic Stainless Steel Flanged Ball Valve ay isang automated industrial valve na idinisenyo para sa pipeline flow control at shut-off. Ginawa ng Huadu Valve Group, gumagamit ito ng SS304 / SS316 na hindi kinakalawang na asero na materyal at angkop na angkop para sa mga awtomatikong kondisyon sa pagtatrabaho sa industriya.

Ito ay malawakang ginagamit sa mga chemical auxiliary pipeline, water treatment facility, oil gas processing lines at automated production system kung saan ang awtomatikong kontrol, corrosion resistance at operational safety ay kritikal.

Tinitiyak ng Pneumatic Stainless Steel Flanged Ball Valve ang matatag na operasyon at mahabang buhay ng serbisyo sa hinihingi na mga pang-industriyang kapaligiran.

Mga Pangunahing Katangian

Raw Material at Structural Advantages

De-kalidad na Stainless Steel Valve Body

Ang Pneumatic Stainless Steel Flanged Ball Valve ay ginawa mula sa tunay na SS304 at SS316 na hindi kinakalawang na materyal na asero, na tinitiyak na:

-Mahusay na kalawang, oksihenasyon at paglaban sa kaagnasan para sa mahalumigmig, maalat at bahagyang kinakaing unti-unti na media

-Iwasan ang akumulasyon ng kalawang, pagbuo ng sukat at katamtamang kontaminasyon sa ilalim ng pangmatagalang serbisyo

-Ang standard na teknolohiya ng casting at forging ay nag-aalis ng mga panloob na butas ng buhangin at mga depekto sa air gap

- Solid pressure resistant structure, anti deformation sa ilalim ng tuluy-tuloy na pagtakbo at madalas na pagbibisikleta

-Bawasan ang hindi inaasahang panganib sa pagkabigo at pinababang gastos sa pagpapalit ng end-user

Mahigpit na Inspeksyon ng Materyal

Ang bawat batch ng mga hilaw na materyales ay sinusuri upang matiyak na:

-Tumpak na komposisyon ng kemikal para sa mga grado ng SS304 / SS316

-Walang mga recycled o substandard na materyales

-Matatag na mekanikal na pagganap para sa malupit na mga kondisyon sa field

Pneumatic Actuator Drive Benepisyo

Ang Pneumatic Stainless Steel Flanged Ball Valve ay nilagyan ng premium pneumatic actuator, na nagdadala ng mga pangunahing merito:

-Air driven 90-degree on-off na aksyon, walang kinakailangang manual na operasyon

-Suportahan ang solenoid valve, limit switch at PLC connection para sa remote na awtomatikong kontrol

- Angkop para sa mataas na altitude, nakapaloob na pagawaan at mga lugar na may mataas na peligro ng kemikal upang maiwasan ang mga manu-manong panganib sa kaligtasan

- Sensitive at stable na switching performance, inangkop sa mga madalas na on-off na cycle ng mga automated na linya ng produksyon

Mga Benepisyo ng Standard Flange Connection

Ang karaniwang pang-industriyang flange na koneksyon ay nagbibigay ng:

-Matatag na pag-aayos, mahusay na higpit at malakas na kapasidad na nagdadala ng presyon para sa mga pipeline ng mabibigat na tungkulin

-Madaling pag-align at pagpupulong na may karaniwang pipe flanges sa panahon ng pag-install sa site

-Maginhawang disassembly, inspeksyon at pagpapanatili sa susunod na pipeline overhaul

-Pinababawasan ng full bore inner design ang flow resistance, binabawasan ang pressure loss at ginagarantiyahan ang makinis na medium transmission

- Ganap na katugma sa mga pangunahing internasyonal na pang-industriya na mga pamantayan ng piping

Na-optimize na Propesyonal na Istraktura ng Sealing

Ang mga na-optimize na detalye ng sealing ng pneumatic flanged ball valve na ito ay naghahatid ng:

-Mataas na grado ng PTFE na upuan na may self lubricating at mababang friction property, makinis na paglipat nang walang scratching ball core

-Pinahusay na epekto ng sealing sa ilalim ng na-rate na presyon, na nagbabayad ng menor de edad na pagkasira mula sa matagal na operasyon

-Anti blowout stem na disenyo kasama ng multi layer packing, na pumipigil sa stem ejection at maliit na panlabas na pagtagas

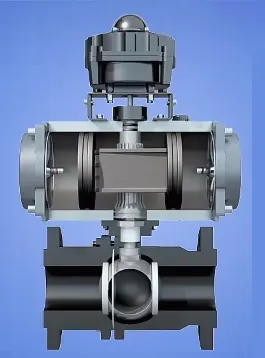

-Polished floating ball core realizes precise fitting with seats para sa maaasahang bi-directional tight shut off para sa likido at gas

Opsyonal Actuator Safety Mode

Ang maraming opsyon sa actuator ay nakakatugon sa iba't ibang mga kinakailangan sa kaligtasan ng site:

- Double acting pneumatic actuator: mabilis at balanseng pagsara ng pagbubukas para sa pangkalahatang awtomatikong kontrol

- Spring return pneumatic actuator: awtomatikong pag-reset sa full-open / full-close na posisyon kapag nabigo ang supply ng hangin, pinipigilan ang medium overflow at pagkasira ng kagamitan para sa mga linya ng kemikal at oil gas

- Hard anodized aluminum actuator housing, magaan, wear resistant para sa maalikabok at mahalumigmig na kapaligiran ng workshop

- ISO 5211 standard mounting pad para sa madaling pagtutugma sa mga solenoid valve, limit switch at positioner

Teknikal na Pagtutukoy

Mga Karaniwang Parameter

Laki: DN15-DN200 (regular na stock)

Rating ng Presyon: PN16 / PN25 / PN40/PN64/PN100

Materyal: SS304, SS316 hindi kinakalawang na asero

Uri: Pneumatic Stainless Steel Flanged Ball Valve

Saklaw ng Temperatura:-20°C ~ 180°C (nakabatay sa materyal ng upuan)

Proseso ng Paggawa

Ang Pneumatic Stainless Steel Flanged Ball Valve ay ginawa sa pamamagitan ng:

- Karaniwang stainless steel casting at forging

- Heat treatment para sa matatag na materyal na ari-arian

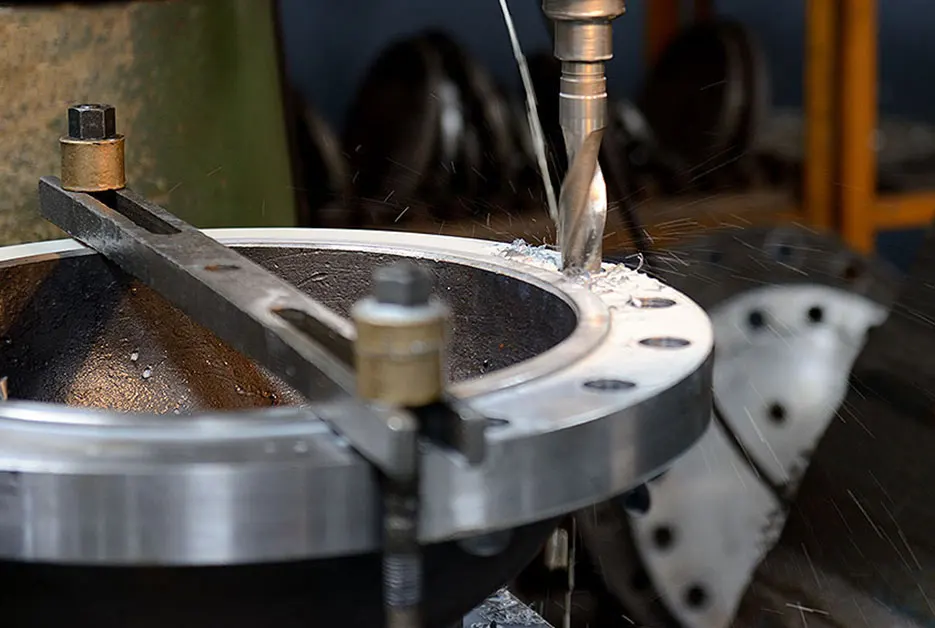

- CNC precision machining para sa sealing surface at flange ends

- Kumpletong pagpupulong na may anti-blowout stem at katugmang pneumatic actuator

Mga Tampok ng Pagganap

- Napakahusay na pagganap laban sa kalawang at anti kaagnasan

- Buong disenyo ng bore para sa mababang resistensya ng daloy

- Bi-directional tight shut-off para sa likido at gas media

- Maramihang mga opsyon sa kaligtasan ng actuator para sa mabibigo na ligtas na proteksyon

- Labanan ang pressure shock at water hammer impact na dulot ng biglaang pagbabago ng daloy

- Idinisenyo para sa awtomatikong pipeline shut-off at flow-control service

Mga Lugar ng Application

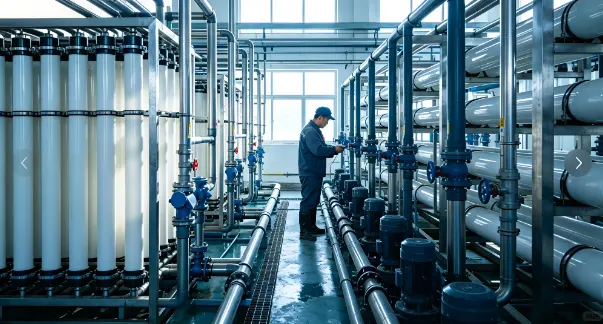

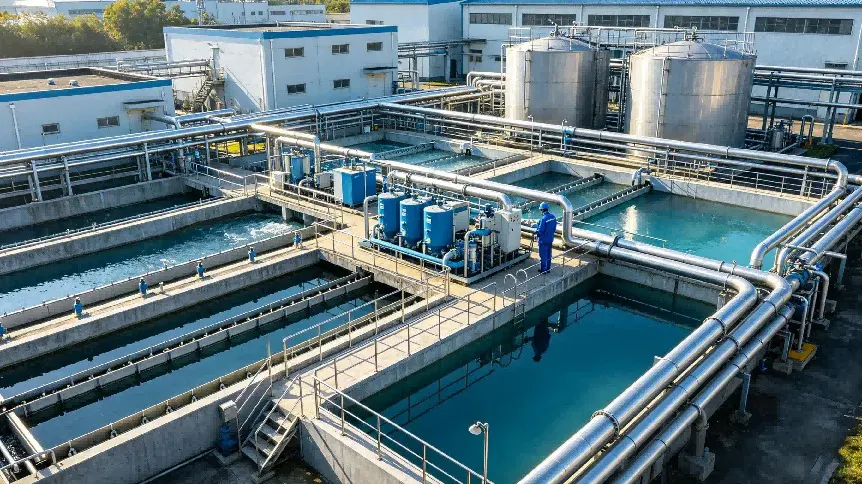

Industriya ng Paggamot ng Tubig

Ang Pneumatic Stainless Steel Flanged Ball Valve ay malawakang ginagamit sa:

- Automated municipal water treatment facility

- Mga pipeline ng awtomatikong kontrol sa sirkulasyon ng tubig

- Mga pantulong na sistema sa pagproseso ng wastewater

- Mga grupo ng awtomatikong balbula ng supply ng tubig

Industriya ng Chemical at Oil Gas

- Mga pipeline ng awtomatikong proseso ng kemikal

- Banayad na corrosive fluid control loops

- Awtomatikong piping ang pagpoproseso ng langis ng gas

- Ang mga high risk zone ay hindi maginhawa para sa manual na operasyon

Pangkalahatang Pang-industriya na Paggamit

- Automated production line pipeline control

- Kalakip na pagawaan at mataas na altitude piping system

- Bagong automated pipeline construction at lumang site equipment renovation

Suporta sa Kalidad at Pagkuha ng Proyekto

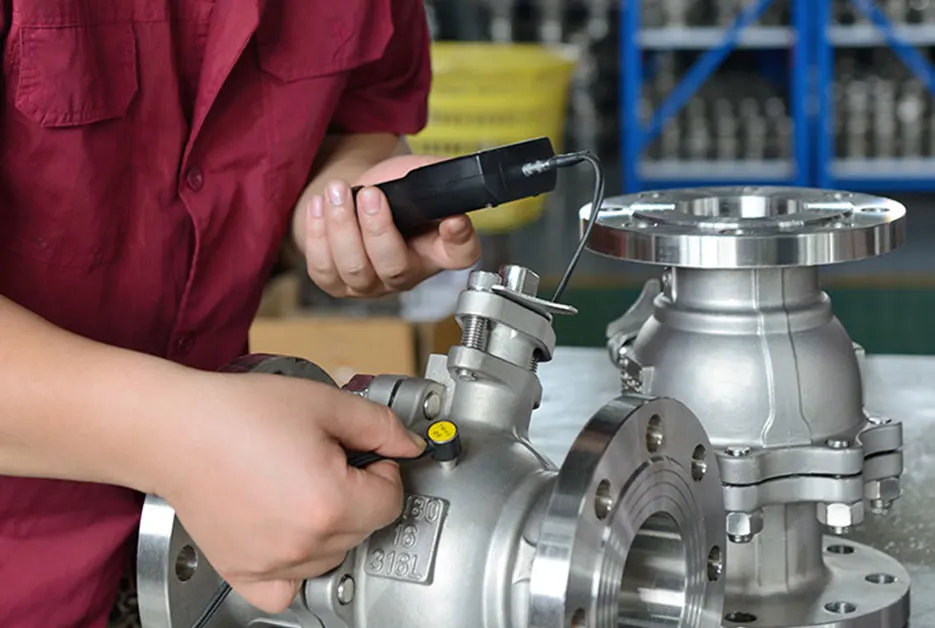

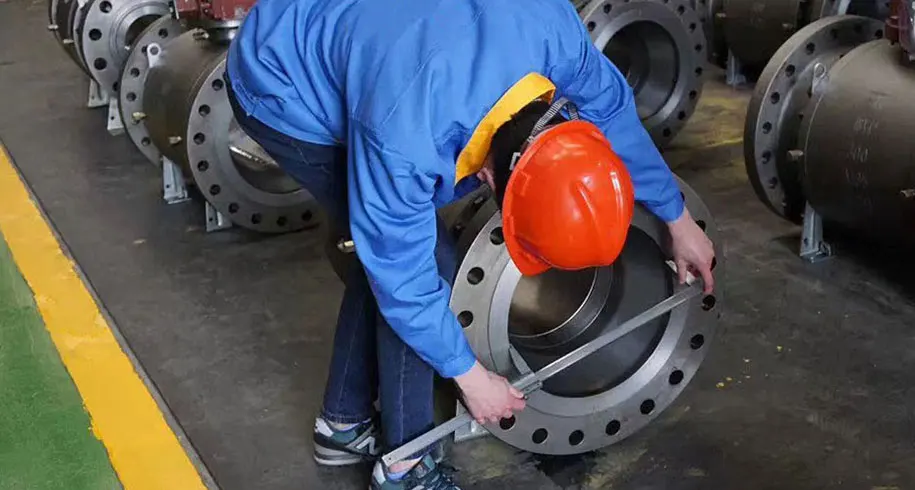

Bilang isang propesyonal na tagagawa ng balbula sa industriya na may hawak na mga sertipikasyon ng CE, ISO at API, ang bawat Pneumatic Stainless Steel Flanged Ball Valve ay dumadaan sa mahigpit na mga pagsubok sa pabrika kabilang ang pagsubok sa paglaban sa presyon, pagsubok sa sealing ng air tightness at inspeksyon ng hitsura. Ang aming kumpletong sistema ng kontrol sa kalidad ay sumasaklaw sa screening ng hilaw na materyal, precision machining, propesyonal na pagpupulong at tapos na pagsubok ng produkto. Ang mga ulat ng materyal na pagsubok at mga dokumento ng inspeksyon ay maaaring ibigay para sa pagsusuri ng proyekto sa ibang bansa, pag-bid at pagtanggap sa site.

Sinusuportahan namin ang mga praktikal na serbisyo sa pagpapasadya ng OEM at ODM ayon sa temperatura ng pagtatrabaho ng site, mga katangian ng medium at mga pamantayan ng piping. Kasama sa mga nako-customize na item ang valve material, pressure class, sealing material at actuator configuration. Sinusuportahan ng flexible na MOQ ang mga maliliit na batch na sample na mga order at malalaking scale engineering bulk na pagbili. Ang aming Pneumatic Stainless Steel Flanged Ball Valves ay ini-export sa mga pandaigdigang merkado, na nanalo ng pare-parehong pagkilala at pangmatagalang kooperasyon mula sa mga customer sa buong mundo.
