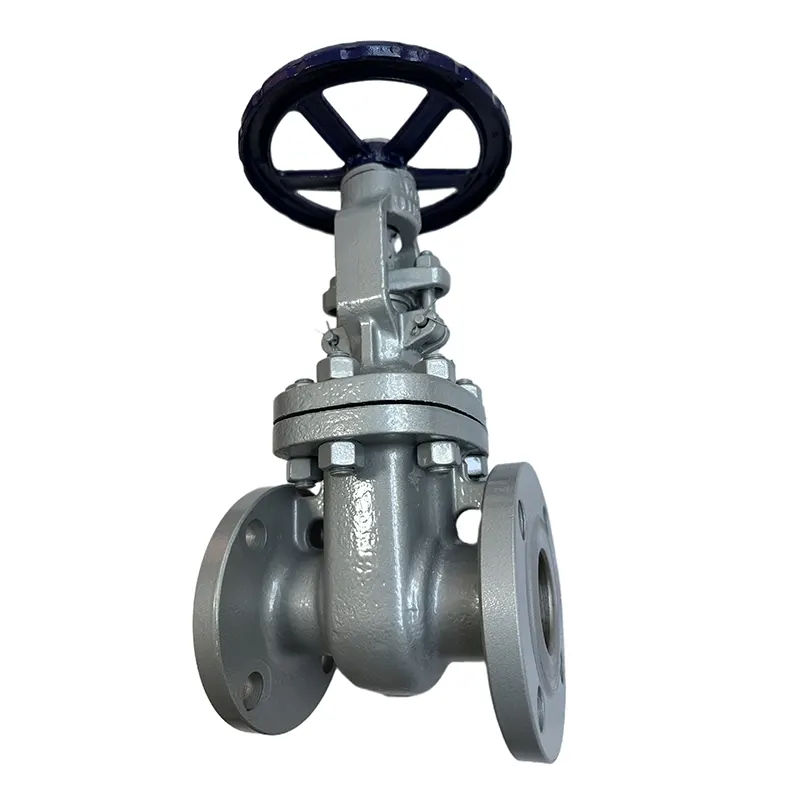

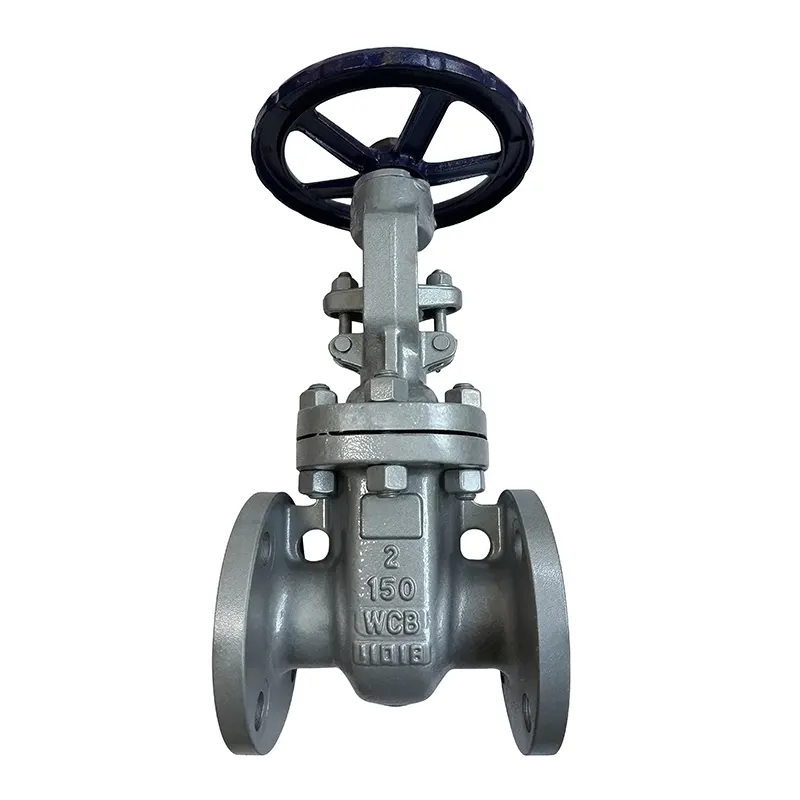

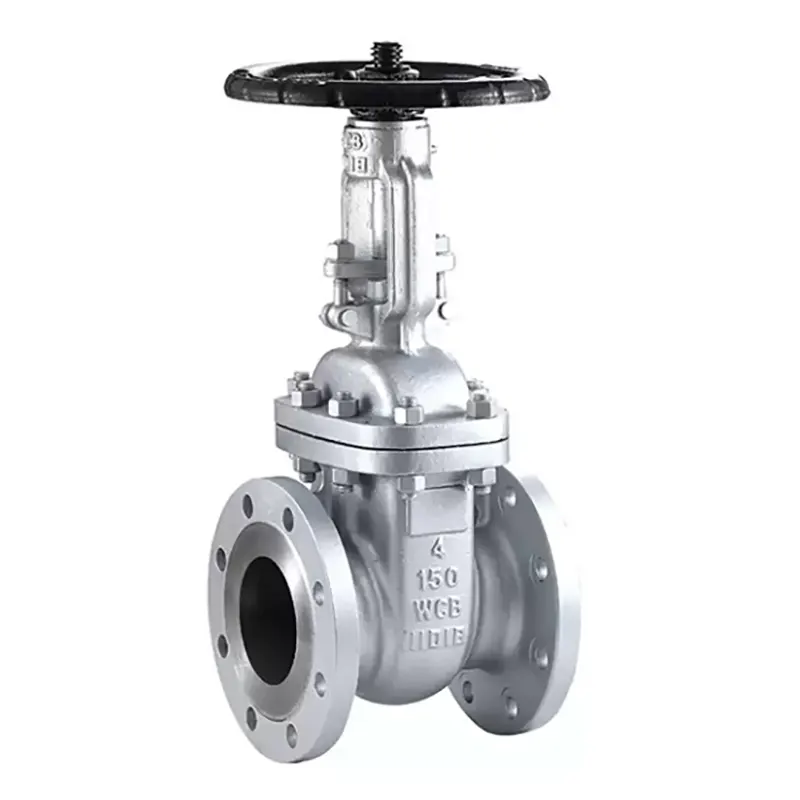

High-Pressure Gate Valve

Kami ay isang certified valve manufacturer na may ISO at API credentials, nilagyan ng precision production lines at mahigpit na full-range QC kabilang ang API 598 hydrostatic tests. Available ang mga customization ng OEM at ODM na may flexible na MOQ para sa pagsubok at maramihang mga order. Ang aming mga heavy-duty na high-pressure na gate valve ay ipinadala sa buong mundo at lubos na pinupuri ng mga kliyente ng engineering.

Anong mga uri ng gumaganang mga sitwasyon ang maaaring iangkop ng mga high-pressure na gate valve na ito?

Gumaganap sila bilang full-bore isolation cut-off equipment para sa mga high-pressure na pipeline, malawakang ginagamit sa transportasyon ng langis at gas, thermal power plant, chemical refinery at high-temperature na steam lines. Ang mga ito ay ganap na bukas o ganap na nagsasara ng daloy para sa pagpapanatili ng pipeline at emergency shut-off.

Mga Pangunahing Katangian

Ang ganitong uri ng gate valve ay angkop para sa throttling o pressure adjustment work?

Hinding-hindi. Ang mga gate valve na ito ay sadyang idinisenyo para sa on-off na paghihiwalay. Ang bahagyang pagbukas ng balbula ay hahantong sa matinding pagguho ng hard-alloy na wedge sealing surface sa pamamagitan ng mabilis na daloy ng daluyan, na nagreresulta sa permanenteng pagtagas. Ang mga espesyal na regulating valve ay kinakailangan para sa pagbabawas ng presyon at kontrol ng daloy.

Anong mga hilaw na materyales ang napupunta sa paggawa ng mga high-pressure na gate valve na ito?

Katawan at bonnet: Cast A216 WCB, forged A105, low-temperature A350 LF2 carbon steel

Valve stem: A182 F304, A182 F316 o 13Cr hindi kinakalawang na asero

Wedge disc: Carbon steel substrate na may Stellite hard surfacing

Mga mukha ng upuan: Stellite / Inconel hard alloy

Sealing gaskets: RTJ metal ring gaskets, graphite spiral wound gaskets

Sa serbisyo ng high-pressure pipeline, anong mga pakinabang ang ginagawang mas mahusay na pagpipilian ang mga high-pressure na gate valve kumpara sa mga ball valve at butterfly valve?

Una, ang kanilang buong straight through bore ay nagdudulot ng halos zero flow resistance; ang mga balbula ng bola ay may mga nakakulong na lukab at ang mga balbula ng butterfly ay may mga panloob na hadlang sa disc na lumilikha ng karagdagang pagkawala ng presyon.

Pangalawa, ang lahat-ng-metal na hard seal wedge na istraktura ay kayang tiisin ang napakataas na Class 2500 na presyon at mataas na temperatura, habang ang soft-sealed na ball at butterfly valve ay mabibigo sa ilalim ng matinding thermal at pressure load.

Pangatlo, ang makapal na heavy-wall na katawan at opsyonal na welded bonnet ay nag-aalis ng mga panganib sa pagtagas, na hindi kayang lutasin ng mga floating ball at wafer butterfly valve para sa mga kritikal na high-pressure na nasusunog na medium pipeline.

Pang-apat, sinusuportahan nila ang API 6D fire-safe certification, isang mandatoryong pamantayan sa kaligtasan na hindi matugunan ng karamihan sa mga butterfly valve.

Anong mga pangunahing disenyo ng istruktura ang nakikilala sa isang karaniwang high-pressure na gate valve?

Buong through-conduit straight bore para mabawasan ang pagkawala ng daloy

Solid o split wedge na pinahiran ng Stellite alloy para sa bubble-tight metal-to-metal sealing

Thick-wall cast/forged carbon steel body, bolted o pressure-resistant welded bonnet

RTJ metal ring flange gasket para sa maaasahang high-pressure sealing

Multi-layer backseat stem seal upang ihinto ang panlabas na medium leakage

Ganap na sumusunod sa API 6D, ASME B16.34, pumasa sa API 598 hydrostatic at fire-safe na mga pagsubok

Maramihang mga pagpipilian sa pagmamaneho: handwheel, gear box, electric, pneumatic o hydraulic actuator
